سیم و کابل از اصلیترین اجزای هر سیستم برقکشی به شمار میآیند و وظیفه انتقال جریان الکتریکی را بین تجهیزات مختلف بر عهده دارند. انتخاب درست آنها تأثیر مستقیمی بر ایمنی، بازده و عمر مفید تجهیزات دارد.

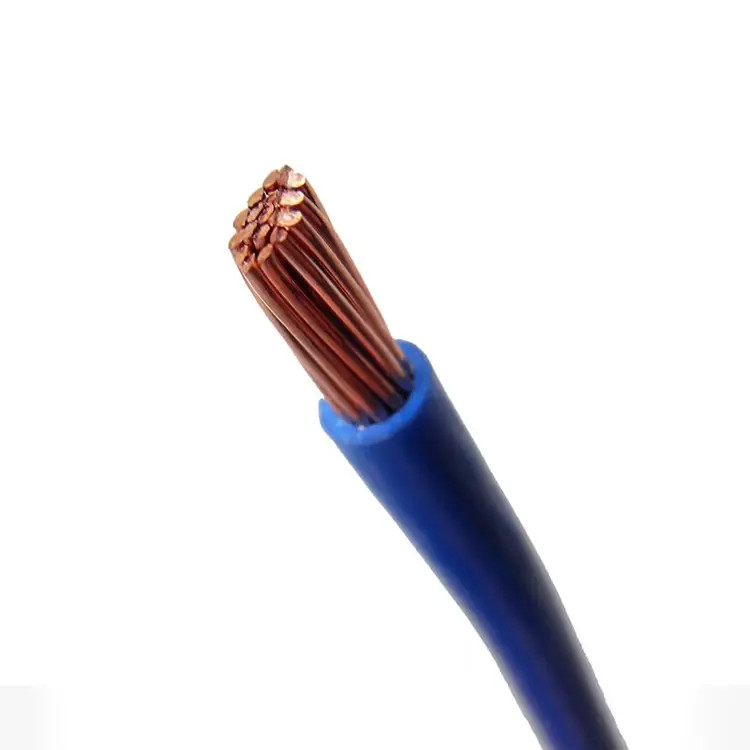

سیم افشان
از رشتههای نازک مسی تشکیل شده و انعطافپذیری بالایی دارد. برای سیمکشی داخلی ساختمان و مدارهایی که نیاز به خم شدن زیاد دارند، مناسب است.
سیم مفتولی (سیم خشک)
از یک رشتهی مسی تشکیل شده و برای نصبهای ثابت مانند تابلو برق یا مسیرهای مستقیم کاربرد دارد.
کابل دو رشته، سه رشته و چند رشته
شامل چند سیم عایقدار است که داخل یک غلاف قرار گرفتهاند و برای انتقال برق بین تابلوها، تجهیزات صنعتی و موتورها استفاده میشود.
کابل آلومینیومی
گزینهای اقتصادیتر نسبت به کابل مسی است، اما هدایت الکتریکی پایینتری دارد و معمولاً در پروژههای توزیع برق با فاصلهی زیاد استفاده میشود.
کابل فشار ضعیف، فشار متوسط و فشار قوی
بر اساس میزان ولتاژ کاری تقسیمبندی میشوند. هر سطح ولتاژ از استاندارد و ساختار خاص خود پیروی میکند.
هادیها:
معمولاً از مس یا آلومینیوم ساخته میشوند.
مس: رسانایی بالا، دوام زیاد، قیمت بالاتر.
آلومینیوم: وزن کمتر، قیمت پایینتر، مقاومت الکتریکی بیشتر.
عایقها:
از موادی مانند PVC (مقرونبهصرفه و مقاوم در برابر حرارت تا ۷۰ درجه سانتیگراد) یا XLPE (تحمل دما تا ۹۰ درجه و عمر طولانیتر) ساخته میشوند.
| نوع | مزایا | معایب |
|---|---|---|
| سیم افشان | انعطافپذیر، نصب آسان | قیمت بالاتر نسبت به مفتولی |
| سیم مفتولی | قیمت مناسب، انتقال جریان پایدار | شکنندگی در خم زیاد |
| کابل مسی | رسانایی عالی، عمر طولانی | قیمت بالا |
| کابل آلومینیومی | سبک، ارزانتر | تلفات بیشتر، حساس به خوردگی |
| عایق PVC | قیمت مناسب، ضد رطوبت | تحمل حرارت محدود |
| عایق XLPE | مقاومت حرارتی و الکتریکی بالا | قیمت بیشتر |
سطح مقطع: از ۰.۵ تا ۲۴۰ میلیمتر مربع (بسته به کاربرد)
ولتاژ نامی: معمولاً ۳۰۰/۵۰۰ یا ۶۰۰/۱۰۰۰ ولت برای کابلهای ساختمانی
دمای کاری: بین -۳۰ تا +۹۰ درجه سانتیگراد
استانداردهای مرجع:
ISIRI 607 (استاندارد ملی ایران)
IEC 60227 و IEC 60228 (استاندارد بینالمللی سیم و کابل)
به سطح مقطع و ولتاژ مورد نیاز بر اساس توان مصرفی توجه کنید.
از برندهای دارای تأییدیه استاندارد ملی خرید کنید.
در محیطهای مرطوب یا صنعتی از عایق مقاوم در برابر رطوبت و حرارت استفاده کنید.
اگر مسیر طولانی است، افت ولتاژ را محاسبه و سیم با سطح مقطع بالاتر انتخاب کنید.
انتخاب درست سیم و کابل علاوه بر صرفهجویی در هزینه، ایمنی سیستم برقکشی را تضمین میکند. کابلهای مسی با عایق XLPE برای کاربردهای صنعتی و محیطهای سنگین توصیه میشوند، در حالی که سیمهای افشان و مفتولی با عایق PVC برای مصارف ساختمانی گزینهای مناسب و اقتصادی هستند.
سیم و کابل، در ظاهر محصولاتی ساده به نظر میرسند، اما در واقع قلب تپندهی هر سیستم الکتریکیاند. انتخاب درست آنها تأثیر مستقیم بر ایمنی، بازده و عمر مفید تجهیزات برقی دارد. در بازار امروز، تنوع بالای انواع سیم و کابل باعث شده مقایسهی دقیق میان مدلها و جنسها اهمیت ویژهای پیدا کند.
از نظر جنس هادی، کابلهای مسی هنوز هم بهترین گزینه برای بیشتر کاربردها به شمار میآیند. مس رسانایی بالایی دارد، در برابر حرارت مقاومتر است و تلفات انرژی را به حداقل میرساند. با این حال، قیمت نسبتاً بالای مس باعث شده کابلهای آلومینیومی بهعنوان جایگزینی اقتصادیتر مورد توجه قرار گیرند. کابلهای آلومینیومی وزن سبکتری دارند و برای پروژههای بزرگ و خطوط طولانی، از نظر اقتصادی توجیهپذیرتر هستند، اما در مقایسه با کابل مسی، افت ولتاژ بیشتری ایجاد میکنند و اتصالدهی حساستری نیاز دارند.
از نظر نوع ساختار، دو گروه اصلی سیم در بازار وجود دارد:
سیم افشان که از چند رشته نازک مسی تشکیل شده و انعطافپذیری بالایی دارد. این ویژگی باعث میشود برای سیمکشی داخل دیوار، سقف یا تابلوهایی که نیاز به خم زیاد دارند، انتخاب ایدهآلی باشد.
سیم مفتولی (خشک) که تنها یک رشتهی مسی دارد و برای نصبهای ثابت، تابلو برق یا مسیرهای مستقیم استفاده میشود. اگرچه مقاومت مکانیکی بالاتری دارد، اما در برابر خم شدن مکرر شکنندهتر است.
در بخش عایقبندی نیز انتخاب بین PVC و XLPE اهمیت زیادی دارد. کابلهای با عایق PVC قیمت پایینتر و مقاومت مناسبی در شرایط عادی دارند، اما تحمل حرارتی آنها محدود است. در مقابل، کابلهای با عایق XLPE قابلیت کار در دماهای بالاتر (تا ۹۰ درجه سانتیگراد) و مقاومت بهتر در برابر مواد شیمیایی و رطوبت دارند؛ به همین دلیل، برای محیطهای صنعتی یا پروژههای سنگینتر توصیه میشوند.
از منظر استاندارد و ایمنی، تفاوت میان کابلهای استاندارد و غیراستاندارد بهراحتی در عملکرد مشخص میشود. کابلهای غیراستاندارد معمولاً هادیهای کمقطر و عایقهای بیکیفیت دارند که منجر به افزایش تلفات انرژی، داغ شدن مدار و حتی خطر آتشسوزی میشود. در مقابل، محصولات دارای استاندارد ملی ایران (ISIRI) یا گواهی IEC از کیفیت کنترلشده، تحمل جریان دقیق و ایمنی بالا برخوردارند.
در نهایت، مقایسهی کلی نشان میدهد:
سیم افشان مسی با عایق PVC بهترین گزینه برای مصارف ساختمانی و سیمکشی داخلی است.
کابل مسی با عایق XLPE برای پروژههای صنعتی و محیطهای دما بالا مناسبتر است.
کابل آلومینیومی گزینهای اقتصادی برای انتقال انرژی در مسیرهای طولانی محسوب میشود.
و در همهی موارد، توجه به سطح مقطع، ولتاژ کاری، برند معتبر و استاندارد تولید اهمیت حیاتی دارد.
در مجموع، سیم و کابل باکیفیت هرچند هزینهی اولیهی بالاتری دارند، اما با افزایش دوام، کاهش تلفات و بهبود ایمنی، در بلندمدت سرمایهگذاری هوشمندانهای محسوب میشوند.
