دسته‌بندی: سری S100
توان نامی:30 کیلووات
کد کالا:LSLV0300S100-4COFDS
ولتاژ تغذیه:سه فاز ۳۸۰
جریان خروجی:75 آمپر

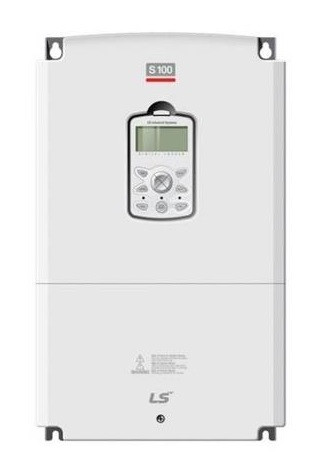

اینورتر سه فاز ال اس 30 کیلووات سری S100
LS LSLV0300S100-4COFDS Three Phase Inverter
برند:ال اس LS
در صورت خرید از سایت یکسال گارنتی.
مشخصات
توان نامی
30 کیلووات
کد کالا
LSLV0300S100-4COFDS
ولتاژ تغذیه
سه فاز ۳۸۰
جریان خروجی
75 آمپر
توضیحات
درایوها، یا همان درایوهای فرکانس متغیر (VFD)، دستگاه‌هایی هستند که برای کنترل سرعت موتورهای الکتریکی در فن‌ها، پمپ‌ها و سایر تجهیزات استفاده می‌شوند. این دستگاه‌ها با تنظیم فرکانس و ولتاژ خروجی به موتور، به کنترل دقیق‌تر و افزایش کارایی کمک می‌کنند. در ادامه به توضیح دقیق‌تر این موضوع می‌پردازیم:
۱. کنترل دقیق سرعت موتور
درایوهای فرکانس متغیر (VFD) با تغییر دادن فرکانس برق ورودی به موتور، امکان کنترل دقیق سرعت موتور را فراهم می‌کنند. این امر به کاهش مصرف انرژی و بهبود کارایی کلی سیستم کمک می‌کند.
۲. بهینه‌سازی مصرف انرژی
استفاده از VFD می‌تواند مصرف انرژی را به طور چشمگیری کاهش دهد، زیرا موتور‌ها تنها با سرعت لازم برای انجام دادن کار مورد نیاز کار می‌کنند. این کاهش در مصرف انرژی همچنین می‌تواند به کاهش هزینه‌های عملیاتی کمک کند.
۳. کاهش فرسودگی و نگهداری
با کنترل بهتر سرعت و گشتاور موتور، فرسودگی مکانیکی در تجهیزات کاهش می‌یابد، که منجر به کاهش دفعات تعمیر و نگهداری و افزایش عمر مفید تجهیزات می‌شود.
۴. کاربردهای خاص
درایوها در کاربردهای خاصی مانند سیستم‌های پمپاژ آب، سیستم‌های تهویه مطبوع، و دیگر سیستم‌های صنعتی که نیاز به کنترل دقیق جریان دارند، استفاده می‌شوند.
۵. انتخاب و نصب
انتخاب درست درایو بستگی به توان موتور، نوع کاربرد و شرایط محیطی دارد. نصب و راه‌اندازی درایوها باید توسط متخصصین صورت گیرد تا از عملکرد صحیح و ایمنی سیستم اطمینان حاصل شود.
۶. مسائل مربوط به تداخل الکترومغناطیسی
درایوهای فرکانس متغیر می‌توانند تداخل الکترومغناطیسی ایجاد کنند، بنابراین توجه به مسائل مربوط به شیلدینگ و زمین کردن سیم‌ها مهم است.
۷. مزایای محیطی
استفاده از VFDها می‌تواند به کاهش انتشار دی‌اکسید کربن کمک کند، زیرا با کاهش مصرف انرژی، مصرف سوخت‌های فسیلی نیز کمتر می‌شود.
نحوه کار درایوها (VFD)
درایوهای فرکانس متغیر (VFD یا Variable Frequency Drive) یا اینورترها، دستگاه‌هایی هستند که برای کنترل سرعت و گشتاور موتورهای الکتریکی به‌ویژه موتورهای القایی (Induction Motors) استفاده می‌شوند. اساس کار درایوها این است که فرکانس و ولتاژ برق ورودی به موتور را تغییر دهند تا سرعت چرخش آن را کنترل کنند.
1. چگونگی کنترل سرعت موتور توسط درایو:
- موتورهای الکتریکی معمولاً برای عملکرد ثابت طراحی می‌شوند. این یعنی زمانی که موتور به‌طور مستقیم به شبکه برق متصل است، سرعت آن ثابت است و تغییرات در سرعت نیاز به تغییرات مکانیکی دارند.
- درایوهای فرکانس متغیر این مشکل را حل می‌کنند. این درایوها فرکانس برق ورودی به موتور را تغییر می‌دهند و به این ترتیب سرعت موتور را کنترل می‌کنند. به‌طور ساده‌تر:
- فرکانس بالا = سرعت بالا
- فرکانس پایین = سرعت پایین
- علاوه بر کنترل سرعت، این درایوها می‌توانند ولتاژ موتور را نیز تنظیم کنند تا موتور تحت بارهای مختلف گشتاور ثابت داشته باشد.
2. اصول کار درایو VFD:
- ورودی AC (برق متناوب) به درایو: درایوها به شبکه برق متصل می‌شوند که معمولاً برق متناوب (AC) است.
- مبدل یکسو کننده (Rectifier): درایو برق AC را به DC تبدیل می‌کند.
- فیلتر و مدار DC: پس از تبدیل به DC، ولتاژ برق صاف و بدون نوسان به کمک فیلترهای DC می‌شود.
- اینورتر (Inverter): سپس برق DC به وسیله اینورتر دوباره به AC تبدیل می‌شود، ولی این‌بار با فرکانس و ولتاژ قابل تنظیم.
- کنترل سرعت و گشتاور: با تغییر فرکانس و ولتاژ برق ورودی، سرعت و گشتاور موتور کنترل می‌شود.
در ادامه به چند مثال کاربردی از استفاده درایوهای فرکانس متغیر (VFD) در سیستم‌های فن و پمپ می‌پردازیم تا بتوانید دید بهتری به کاربردهای عملی آن‌ها داشته باشید:
۱. سیستم‌های HVAC (گرمایش، تهویه مطبوع، و تهویه هوا)
- مثال: در یک ساختمان اداری بزرگ، سیستم HVAC با استفاده از VFD برای کنترل فن‌هایی که هوا را در سراسر ساختمان پخش می‌کنند، تنظیم شده است. VFD به فن اجازه می‌دهد که در زمان‌های کمتر شلوغ با سرعت پایین‌تری کار کند، که این امر منجر به صرفه‌جویی در مصرف انرژی و کاهش هزینه‌های برق می‌شود.
۲. سیستم‌های پمپاژ آب
- مثال: در یک تاسیسات کشاورزی، استفاده از VFD برای کنترل پمپ‌های آبیاری به منظور تنظیم جریان آب بر اساس شرایط خاک و نیاز گیاهان انجام می‌شود. VFD باعث می‌شود که پمپ فقط زمانی که نیاز به آبیاری است، با توان لازم کار کند، به این ترتیب آب کمتری هدر می‌رود و انرژی کمتری مصرف می‌شود.
۳. سیستم‌های تهویه صنعتی
- مثال: در یک کارخانه تولیدی که نیاز به تهویه دقیق بخارات شیمیایی دارد، VFDها برای کنترل فن‌های تهویه استفاده می‌شوند. با استفاده از VFD، فن‌ها می‌توانند بر اساس کیفیت هوای داخل کارخانه تنظیم شوند، که این امر باعث بهبود شرایط کار برای کارکنان و کاهش مصرف انرژی می‌شود.
۴. سیستم‌های پمپاژ فاضلاب
- مثال: در تاسیسات تصفیه فاضلاب، VFDها برای کنترل پمپ‌هایی که فاضلاب را به تصفیه‌خانه‌ها منتقل می‌کنند، استفاده می‌شوند. با استفاده از VFD، سرعت پمپ‌ها می‌تواند بر اساس حجم فاضلاب ورودی تنظیم شود، که این امر به کارایی بهتر تصفیه و صرفه‌جویی در مصرف انرژی کمک می‌کند.
۵. فن‌های مورد استفاده در معادن
- مثال: در معادن زیرزمینی، فن‌های بزرگی برای تهویه استفاده می‌شوند که با VFDها کنترل می‌شوند. این فن‌ها بر اساس نیاز به هوای تازه، تنظیم می‌شوند تا اطمینان حاصل شود که هوای کافی برای کارکنان فراهم است، در حالی که انرژی به صورت بهینه مصرف می‌شود.
این مثال‌ها نشان‌دهنده‌ی گستردگی و تنوع کاربردهای VFD در صنایع و سیستم‌های مختلف است و چگونه استفاده از این تکنولوژی می‌تواند به بهبود کارایی، کاهش هزینه‌ها و حفاظت از محیط‌زیست کمک کند.
تفاوت‌های کار سنگین و کار سبک در درایوها
1. کار سنگین (Heavy Duty):
- شرایط کاری: در این حالت، درایو باید عملکرد پایداری تحت بارهای سنگین و نوسانات زیاد داشته باشد. بارهای متغیر و زیاد، نیاز به تأمین گشتاور بالا و سرعت‌های متغیر دارند.
- ویژگی‌های بار سنگین: در کاربردهای سنگین، موتور تحت بارهای زیاد قرار دارد و ممکن است نیاز به راه‌اندازی با گشتاور بالا، تغییرات سریع در سرعت یا شروع و توقف‌های متعدد داشته باشد.
- نحوه کار درایو: درایوهایی که برای کار سنگین طراحی شده‌اند، معمولاً ویژگی‌های خاصی دارند:
- گشتاور راه‌اندازی بالا: موتور باید بتواند گشتاور زیادی را در لحظه شروع به کار تأمین کند، که درایوهای مخصوص این کاربردها این ویژگی را دارند.
- کنترل دقیق گشتاور: در این حالت، درایو قادر است گشتاور را در سرعت‌های پایین حفظ کند.
- حفاظت‌های اضافی: در شرایط سنگین، درایو باید مجهز به سیستم‌های حفاظتی از جمله حفاظت از اضافه‌بار، اضافه‌دما و جریان‌های اضافی باشد.
- مثال‌های عملی:
- پمپ‌ها و کمپرسورها: به‌ویژه در مواردی که نیاز به فشار یا دبی ثابت دارند، مانند پمپ‌های تصفیه آب یا کمپرسورهای صنعتی.
- ماشین‌آلات سنگین: مانند ماشین‌آلات تزریق پلاستیک یا پرس‌های صنعتی که نیاز به تغییرات گشتاور زیادی در فرآیندهای تولید دارند.
- جرثقیل‌ها و لیفتراک‌ها: برای جابجایی بارهای سنگین با سرعت‌های مختلف.
2. کار سبک (Light Duty):
- شرایط کاری: در این حالت، بار موتور سبک است و تغییرات در سرعت و گشتاور معمولاً کم است. بار ثابت یا متغیر با دامنه کم است.
- ویژگی‌های بار سبک: در این حالت، بار موتور بیشتر ثابت است و نیاز به تغییرات سریع در گشتاور یا سرعت ندارد. این ویژگی باعث می‌شود که مصرف انرژی کمتری نیاز باشد.
- نحوه کار درایو: درایوهایی که برای کار سبک طراحی شده‌اند، معمولاً به‌صورت ساده‌تر عمل می‌کنند:
- گشتاور و سرعت پایین: در این کاربردها، موتور نیازی به تأمین گشتاور بالا یا تغییرات سریع در سرعت ندارد.
- کاهش مصرف انرژی: در شرایط کار سبک، درایو می‌تواند تنظیمات بهره‌ورانه‌تری را برای کاهش مصرف انرژی به‌کار ببرد.
- کمتر بودن محافظت‌ها: در این شرایط، سیستم حفاظتی کمتری مورد نیاز است زیرا بار کمتری به موتور وارد می‌شود.
- مثال‌های عملی:
- سیستم‌های تهویه مطبوع (HVAC): در فن‌ها، پمپ‌های کوچک یا سیستم‌های تهویه که نیاز به تنظیم دقیق سرعت ندارند.
- نوار نقاله‌ها: در خطوط تولید که محصولات سبک یا کم‌حجم جابجا می‌شوند.
- ماشین‌آلات بسته‌بندی: دستگاه‌هایی که به‌طور پیوسته بار سبک و یکنواخت دارند و تغییرات گشتاور کمی نیاز دارند.
تاثیر این تفاوت‌ها در انتخاب درایو:
برای تعیین اینکه یک درایو برای کار سنگین یا سبک مناسب است، چند نکته مهم باید در نظر گرفته شود:
- گشتاور راه‌اندازی و گشتاور پیوسته: در درایوهای کار سنگین، گشتاور راه‌اندازی و گشتاور پیوسته باید بسیار بالا باشد.
- توان موتور: درایوهای کار سنگین نیاز به توان بالاتری دارند تا بتوانند بارهای سنگین را به‌طور مؤثر مدیریت کنند.
- سیستم‌های حفاظتی: در شرایط سنگین، درایو باید دارای سیستم‌های حفاظتی برای جلوگیری از آسیب به موتور و سیستم باشد.
نقد و بررسی
اینورترهای LS Electric (که قبلاً با نام LSIS یا LG Industrial Systems** شناخته می‌شدند) از برندهای کره‌ای معتبر در حوزه اتوماسیون صنعتی و درایوهای فرکانس متغیر (VFD) هستند. اینورترهای LS در صنایع مختلف برای کنترل سرعت و گشتاور موتورهای القایی سه‌فاز استفاده می‌شوند.
🔹 ویژگی‌ها و قابلیت‌های کلی اینورترهای LS:
-
تنوع سری‌ها:
-
iG5A → پرکاربرد، اقتصادی و مناسب برای کاربری‌های عمومی.
-
iS7 → پیشرفته، مناسب برای بارهای سنگین و کاربردهای صنعتی پیچیده.
-
H100 → مخصوص پمپ و فن (HVAC).
-
G100 → ساده و اقتصادی، برای بارهای سبک و متوسط.
-
S100 → جایگزین نسل جدید iG5A، با امکانات بیشتر.
-
-
محدوده توان:
-
معمولاً از توان‌های کوچک (۰.۴ کیلووات) تا چند صد کیلووات.
-
-
قابلیت‌های کنترلی:
-
V/F Control (کنترل ولتاژ/فرکانس)
-
Sensorless Vector Control (کنترل برداری بدون انکودر)
-
در سری‌های پیشرفته: Vector Control with Encoder
-
-
کاربردها:
-
پمپ‌ها و فن‌ها
-
نوار نقاله‌ها
-
ماشین‌آلات صنعتی
-
آسانسور و بالابر (مدل‌های خاص)
-
-
امکانات حفاظتی:
-
حفاظت در برابر اضافه جریان، اضافه ولتاژ و افت ولتاژ
-
حفاظت حرارتی موتور
-
تشخیص خطای اتصال زمین
-
حفاظت در برابر دمای بالا
-
-
امکانات ارتباطی:
-
اکثر سری‌ها دارای RS-485 (Modbus-RTU) هستند.
-
در سری‌های پیشرفته پشتیبانی از Profibus، DeviceNet، Ethernet/IP و غیره وجود دارد.
-
-
مزایا:
-
قیمت نسبتاً اقتصادی در مقایسه با برندهای اروپایی مثل Siemens یا ABB.
-
سادگی در تنظیم و پارامترگذاری (مخصوصاً سری iG5A).
-
پشتیبانی و قطعات نسبتاً در دسترس در ایران.
-
-
معایب:
-
در توان‌های بالا کیفیت و پایداری ممکن است پایین‌تر از برندهای مطرح مثل ABB یا Danfoss باشد.
-
در برخی مدل‌ها محدودیت امکانات کنترلی نسبت به اینورترهای رده بالا.
-
-
سری توان کاری نوع کنترل ویژگی‌ها و کاربردها مزایا معایب iG5A 0.4 تا 22 کیلووات V/F ، Sensorless Vector کاربری عمومی: پمپ، فن، نوار نقاله ساده و ارزان، پارامترگذاری راحت امکانات کنترلی محدود، قدیمی‌تر S100 0.4 تا 75 کیلووات V/F ، Sensorless Vector ، Closed Loop Vector جایگزین iG5A با امکانات بیشتر، کاربرد عمومی تا صنعتی متوسط ابعاد کوچک‌تر، پشتیبانی بهتر از شبکه، امکانات حفاظتی بیشتر نسبت به iG5A کمی گران‌تر iS7 0.75 تا 450 کیلووات Advanced Vector Control (با و بدون انکودر) کاربردهای سنگین: بالابر، جرثقیل، اکسترودر توان بالا، دقت کنترل عالی، سازگار با بارهای سنگین پیچیدگی در تنظیمات، قیمت بالاتر H100 0.75 تا 90 کیلووات V/F و کنترل مخصوص HVAC طراحی شده برای پمپ و فن در سیستم‌های تهویه و آب بهینه‌سازی مصرف انرژی، عملکرد نرم، حالت خواب (Sleep Mode) فقط برای کاربرد پمپ/فن مناسب، نه بارهای سنگین G100 0.4 تا 7.5 کیلووات V/F Control کاربردهای ساده و اقتصادی بسیار ارزان و ساده توان و امکانات محدود
🔹 خلاصه انتخاب:
-
ا کارهای ساده و اقتصادی → G100 یا iG5A
-
ا کمی پیشرفته‌تر و مطمئن‌تر → S100
-
بار سنگین مثل بالابر یا اکسترودر → iS7
-
فقط برای پمپ یا فن → H100
