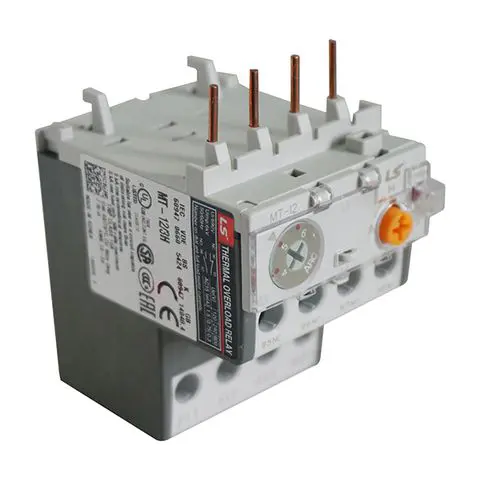

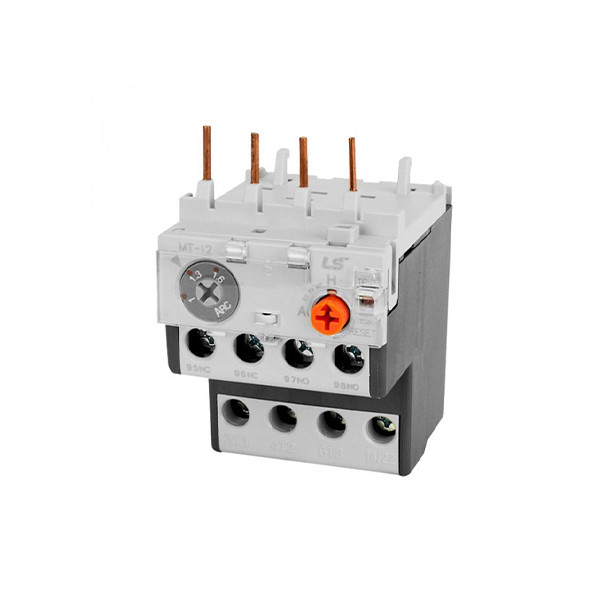

بی متال LS برای کنتاکتور 6 آمپر تنظیم جریان 4 تا 6 کد: MT-12/3H - 4~6

مقدمه :

کمپانی LS تولید‌کننده تجهیزات برق صنعتی و اتوماسیون صنعتی است. این شرکت از زیر شاخه‌های شرکت LG می‌باشد. شاید برایتان جالب باشد که بدانید شرکت LG در ابتدا از دو شرکت LUCKY و GOLD STAR تشکیل شده‌ بود که در زمینه تجهیزات الکتریکی و شیمیایی فعالیت می‌کردند. با گذشت زمان این شرکت تصمیم به تفکیک شرکت‌های خود کرد و به سه شرکت LG، GS و LS تقسیم شد. در نتیجه می‌توان گفت شرکت LS زیر مجموعه‌ای از شرکت LG می‌باشد. نهایتا کمپانی ال اس فعالیت رسمی خود را از سال 2005، در زمینه تجهیزات اتوماسیون و برق صنعتی با هدف ارائه محصولات هوشمند برای زندگی ایمن آغاز نمود.

بیمتال‌های LS بی شک یکی از مهم‌ترین تجهیز تولیدشده در شرکت LS برای حفاظت از لوازم الکتریکی علی الخصوص الکتروموتورها است. معرفی شرکت LS باعث شناخت محصولات پر فروش این شرکت در ایران شده‌است. بیمتال‌ها تقریبا در تمامی تابلوها و پنل‌ها دیده می‌شوند. بیمتال‌ (رله حرارتی کنتاکتور) تجهیزی است که به کنتاکتورها متصل می‌شود و میتوان بیمتال‌ها را جز لوازم جانبی کنتاکتورها دانست.

تعریف و تشریح بیمتال بصورت تخصصی :
بی متال‌ یک قطعه الکتریکی بسیار پرکاربرد در صنعت الکتریک و سایر صنایع است. همانطور که گفتیم، وظیفه بی متال محافظت از موتور در برابر خطراتی مانند اضافه بار و تغییر فاز است.
جریان عبوری در موتور، دو نوار موجود در بی متال را گرم می‌کند، دو فلز با سرعت‌های متفاوتی منبسط می‌شوند و باعث می‌شود که نوار به طرف ضریب انبساط حرارتی کمتر خم شود. وقتی نوار خم می‌شود، یک کنتاکتور معمولاً بسته (NC) را فعال می‌کند و باعث باز شدن آن می‌شود. در نتیجه جریان فعلی موتور را متوقف خواهد شد. هنگامی که بی متال سرد شد و نوارهای فلزی به حالت عادی خود برگشتند، مدار به طور خودکار تنظیم مجدد می‌شود و موتور می‌تواند دوباره راه‌اندازی شود.
تغییر انحنا، خم شدن و انعطاف پذیری در پاسخ به تغییر دما یکی از ویژگی‌های اساسی همه بی متال‌ها است.
در واقع، تغییر دما در بی متال به جابجایی مکانیکی تبدیل می‌شود.

اجزای تشکیل دهنده بی متال:

• شاخک‌های بالای بی متال که از جنس مس هستند و برای اتصال به کنتاکتور مورد استفاده قرار می‌گیرند.
• ترمینال‌های داخلی که به موتور مستقیم روی کنتاکتور نصب می‌شوند.
• کنتاکت‎‌های باز و بسته مدار فرمان
• یک پیچ یا دستگیره روی بی متال وجود دارد، که با استفاده از آن می‌توان شدت جریان نامی موتور را تنظیم کرد. جریان نامی را روی پلاک موتور در می‌کنند.
• وجود دکمه‌ی ریست در بی متال کمک می‌کند، بی متال بعد از بین رفتن خطا ریست شود. با فشردن دکمه ریست بی متال مجدد به مدار بر خواهد گشت.
• در بی متال می‌توان نوع ریست را توسط دکمه انتخاب ریست دستی یا اتوماتیک را مشخص کرد. اگر گزینه ریست اتوماتیک را انتخاب کنیم، می‌توان از راه دور بی‌متال را ریست کرد. اما با اتنخاب گزینه دستی، اپراتور باید دکمه ریست را فشار دهد.
• دو عدد کنتاکت کمکی NOو NC همراه بی متال وجود دارد. از کنتاکتور NC جهت قطع کردن تغذیه کنتاکتور در حالت اضافه بار  استفاده می‌شود. جهت ارسال آلارم سیگنال یا نویز به اطلاع اپراتور باید از کنتاکتور NO  استفاده کرد.
• برای تست و آزمایش سیم‌کشی می‌توان از دکمه تستی که روی دستگاه قرار دارد، استفاده کرد.




اتصال بار تکفاز به بی متال سه فاز

در صورت استفاده از يك بي متال سه فاز براي يك مصرف كننده تكفاز، بايد قطع كننده يكي از فازها را با قطع كننده فاز ديگر سري نموده و از كنتاكت باقي مانده باید براي اتصال نول به مصرف كننده استفاده نمود.
