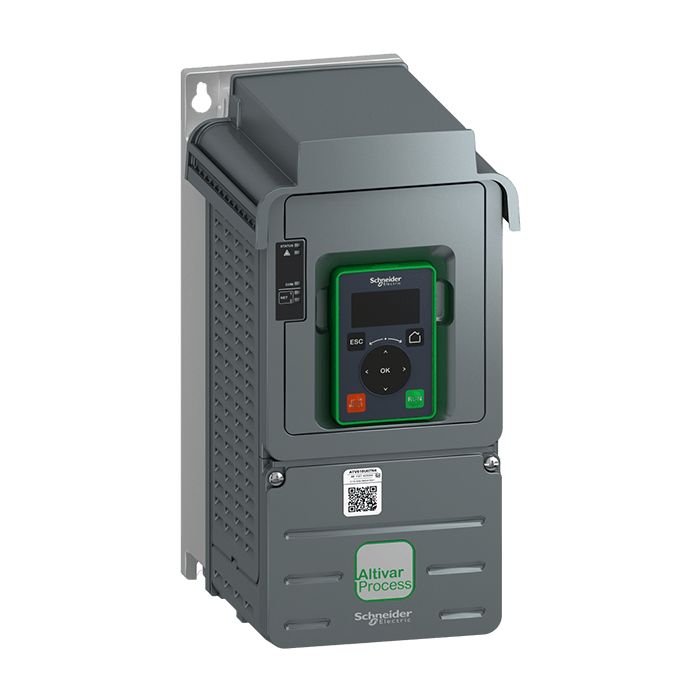

اینورتر 7.5 کیلو وات سه فاز ATV610

ATV610U75N4
برچسب‌ها:
ابعاد : 297mm x 145mm x 203mm
توان نامی : 7.5KW کاربرد سنگین
فیلتر EMC : دارد
پرتکل ارتباطی : Modbus
checkboardموجود در انبار هیراتیک کنترل
clockارسال از امروز
ارسال توسط هیراتیک کنترل

75,200,000 تومان

🚀 معرفی کلی

Altivar 610، بخشی از سری Easy اشنایدر است، که برای کنترل موتورهای القایی سه‌فاز در کاربردهای صنعتی متوسط تا سنگین سبک طراحی شده. این سری توانایی پوشش محدوده وسیع از 0.75 تا 160 kW را دارد و مخصوص کاربردهایی مانند پمپ‌ها، فن‌ها، کمپرسورها، نوار نقاله و HVAC عرضه می‌شود

🔧 ویژگی‌های برجسته فنی

1. محدوده توان و طراحی صنعتی

  • پشتیبانی از رنج‌های گسترده: از 0.75–160 kW با قالب‌بندی مطابق با نیاز پروژه

2. فیلتر EMC داخلی

  • تجهیز به فیلتر EMC دسته C3 طبق استاندارد IEC 61800‑3، کاهش نویز و حذف نیاز به فیلتر خارجی

3. کنترل موتور حرفه‌ای

  • پشتیبانی از انواع حالت‌های کنترل گشتاور: ثابت، بهینه و متغیر

  • شیب‌دهی Ramp فوق‌العاده دقیق (0.01–9000 ثانیه) برای جلوگیری از نوسان

4. I/O داخلی و قابل گسترش

  • درایو شامل: 6 ورودی دیجیتال، 3 ورودی آنالوگ (0–10V/0–20mA/PT100)، 2 خروجی آنالوگ، 3 رله خروجی

  • امکان افزودن ماژول‌های I/O دیجیتال/آنالوگ و ارتباطاتی مانند Profibus DP به‌صورت گزینه‌ای

5. ارتباطات صنعتی

  • پشتیبانی غیرفعال از Modbus RTU روی پورت RJ45

  • افزودن کارت‌های Profibus DP (و پیکربندی Profidrive/CiA402) برای ارتباط گسترده‌تر

6. نصب و راه‌اندازی

  • راه‌اندازی آسان با منوی LED و کی‌پد

  • راهنمای «Getting Started»، نصب عمودی، فاصله نصب توصیه‌شده برای خنک‌سازی مناسب .

⚙️ حفاظت، نصب و نگهداری

  • نصب الزامی: فاصله حداقل 100 mm برای خنک‌سازی و عدم تداخل حرارتی .

  • محافظت IP20، کلاس محیطی IEC 3S3/3C3 – مناسب شرایط صنعتی نرمال

  • راهنمای نصب شامل کابل‌کشی، زمین، کابل‌های خروجی تا 500 m بسته به فیلتر .

  • نگهداری: تعویض فن هر 35 000 h یا 6 سال، بررسی سالانه درزبندی و دما .

⚠️ معایب و چالش‌ها

  1. خطاهای عملکردی رایج:

    • OLA (اضافه‌بار)، SOF (Over-speed)، FTA (فرکانس بالا)، CTAL (جریان پایین) – ناشی از تنظیم نادرست یا شرایط خاص بالاست

  2. کمبود شبکه اترنت صنعتی:

    • اگر ارتباط Ethernet/IP یا Modbus TCP نیاز دارید، باید کارت‌های توسعه‌ای خریداری کنید.

  3. نیاز به دقت نصب EMC:

    • توصیه به استفاده از کابل شیلددار و رعایت استاندارد EMC برای جلوگیری از نویز خارجی

  4. وزن و حجم فریم‌های بزرگ:

    • اندازه فریم‌های بزرگ‌تر نیازمند دقت در نصب: استفاده از تجهیزات باری برای نگهداری صحیح

✅ جمع‌بندی نهایی

Altivar 610 درایوی بسیار استاندارد و قابل اعتماد برای کاربردهای صنعتی متوسط تا سنگین سبک است:

  • نقاط قوت:

    • کنترل دقیق و گیربکسی با Ramp گسترده

    • فیلتر EMC داخلی

    • I/O متنوع و ارتباط Modbus

    • نصب و راه‌اندازی آسان

  • نقاط ضعف:

    • عدم پشتیبانی بومی از شبکه‌های مدرن

    • حساس بودن به تنظیمات پارامترها

    • نیاز به دقت ویژه در نصب EMC و نگهداری



📌 توصیه‌های کاربردی

  1. تنظیم پارامترهای حفاظتی: Ramp، جریان و محدوده گشتاور را دقیق پیکربندی کنید تا خطاها کاهش یابد.

  2. استفاده از کابل شیلددار: مشخصاً برای رعایت EMC و جلوگیری از تداخل الکترومغناطیسی.

  3. نگهداری دوره‌ای: تست حرارتی، تعویض فن و بررسی عملکرد سالیانه.

  4. توسعه ارتباطات در آینده: در صورت نیاز، ماژول‌های Profibus یا Ethernet/IP اضافه شود.

  5. انتخاب ظرفیت صحیح: درایوی با حداقل 20% ظرفیت بیشتر از موتور انتخاب کنید تا عمر مفید افزایش یابد.

    📊 جدول نقد و بررسی کامل Altivar 610

    ویژگی/بخش جزئیات فنی Altivar 610
    سری تولید Easy Altivar 610
    توان قابل پشتیبانی 0.75 تا 160 کیلووات (1 تا 250 اسب بخار)
    ولتاژ ورودی سه‌فاز 380 تا 415 ولت (±10٪)
    فرکانس ورودی/خروجی ورودی: 50/60 هرتز؛ خروجی: 0 تا 599 هرتز
    حالت‌های کنترلی ولتاژ/فرکانس (V/f)، گشتاور متغیر، گشتاور ثابت
    I/O داخلی 6 ورودی دیجیتال، 3 آنالوگ (0-10V یا 4-20mA)، 2 خروجی آنالوگ، 3 رله خروجی
    فیلتر EMC داخلی دارد (EMC Class C3)
    استاندارد حفاظتی IP20 – نصب در تابلو الزامی است
    محیط عملیاتی دمای کاری -10 تا +50 درجه سانتی‌گراد؛ رطوبت < 95٪ بدون چگالش
    رابط کاربری صفحه‌نمایش 7 سگمنت LED و کلیدهای فشاری برای تنظیمات پایه
    پروتکل‌های ارتباطی Modbus RTU داخلی؛ امکان افزودن Profibus DP، CANopen، Ethernet/IP
    فریم‌بندی فیزیکی از فریم اندازه C تا F بسته به توان
    امکانات حفاظتی اضافه‌بار، اضافه‌ولتاژ، کاهش ولتاژ، افت ولتاژ، خطای اتصال موتور، افت فاز و ...
    عملکرد EMC مطابق با استاندارد IEC 61800-3، دسته‌بندی 3C3/3S3
    کاربردها فن، پمپ، کمپرسور، نوار نقاله، ماشین‌آلات HVAC، آب و فاضلاب، صنایع ساختمانی و نفت و گاز
    کشور سازنده فرانسه (اشنایدر الکتریک)
    گارانتی و پشتیبانی معمولاً 1 تا 2 سال بسته به تأمین‌کننده
    قیمت تقریبی بین 20 تا 80 میلیون تومان بسته به توان (در ایران، 2025)

    🔍 نکات کاربردی تخصصی

    1. مقایسه با Altivar 310

    مشخصه Altivar 610 Altivar 310
    محدوده توان وسیع‌تر: تا 160kW محدودتر: تا 15kW
    فیلتر EMC داخلی کلاس C3 اغلب نیاز به فیلتر خارجی دارد
    امکانات ارتباطی قابل توسعه با پروتکل‌های صنعتی فقط Modbus RTU داخلی
    عملکرد درایوی دقیق‌تر، مناسب بارهای سنگین‌تر ساده‌تر، مناسب بارهای سبک‌تر
    کاربرد صنعتی متوسط و سنگین کاربردهای عمومی و ساده‌تر

‌‌‌‌‌‌
