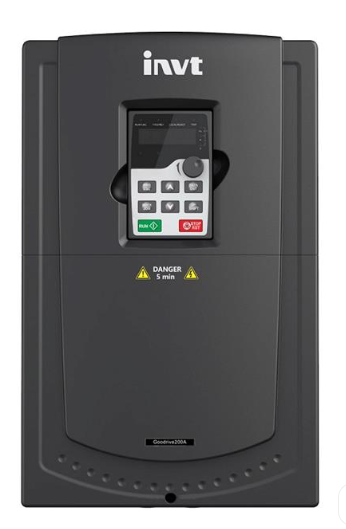

اینورترسه فاز به سه فاز اینوت GD200A با توان 30 کیلووات (40 اسب) - کاربری سنگین

درایوهای INVT GD200A سری‌ای از درایوهای فرکانس متغیر (VFD) هستند که برای کنترل سرعت و گشتاور موتورهای الکتریکی طراحی شده‌اند. این درایوها به دلیل ویژگی‌های پیشرفته و متنوع خود، در صنایع مختلف برای کنترل و بهینه‌سازی عملکرد سیستم‌ها استفاده می‌شوند. در ادامه، به‌طور کامل‌تر ویژگی‌ها، عملکردها، و کاربردهای این درایوها را توضیح می‌دهیم.

ویژگی‌های کلیدی درایوهای INVT GD200A:

1. کنترل برداری بدون سنسور (Sensorless Vector Control)

• شرح ویژگی: درایوهای GD200A از فناوری کنترل برداری بدون سنسور استفاده می‌کنند. این فناوری به درایو این امکان را می‌دهد که سرعت و گشتاور موتور را بدون نیاز به سنسورهای اضافی (مانند سنسورهای گشتاور یا سرعت) کنترل کند.
• مزایا: این ویژگی باعث کاهش هزینه‌های سیستم می‌شود زیرا نیاز به سنسورهای پیچیده و گران‌قیمت حذف می‌شود. همچنین، این ویژگی امکان کنترل دقیق‌تر موتور در شرایط بار متغیر و سرعت پایین را فراهم می‌آورد. به‌ویژه در سرعت‌های پایین (حتی کمتر از ۱ هرتز)، درایو قادر به تأمین گشتاور مطلوب است که در صنایع مختلف بسیار مفید است.

2. پشتیبانی از دو نوع کنترل: V/F و Vector Control

• شرح ویژگی: این درایوها از دو نوع روش کنترل استفاده می‌کنند: کنترل ولتاژ/فرکانس (V/F) و کنترل برداری (Vector Control).
  • V/F Control: این روش برای کاربردهای عمومی مناسب است و با تنظیم ولتاژ و فرکانس موتور، سرعت آن را کنترل می‌کند. این روش برای بارهای سبک و محیط‌های معمولی کاربرد دارد.
  • Vector Control: در این روش، گشتاور و سرعت موتور به‌طور مستقل کنترل می‌شود، که برای بارهای سنگین و شرایط صنعتی نیازمند دقت بالا ضروری است.
• مزایا: این ویژگی به کاربران این امکان را می‌دهد که با توجه به نیاز خاص خود، روش کنترل مناسب را انتخاب کنند. این انعطاف‌پذیری باعث می‌شود که درایوهای GD200A بتوانند در انواع مختلف صنایع و فرآیندها استفاده شوند.

3. فیلتر EMC داخلی (الکترومغناطیسی)

• شرح ویژگی: درایوهای GD200A دارای فیلتر EMC داخلی هستند که از انتشار نویزهای الکترومغناطیسی جلوگیری می‌کند.
• مزایا: در محیط‌هایی که به‌طور حساس نسبت به نویز الکترومغناطیسی حساس هستند، مانند صنایع پزشکی، آزمایشگاهی یا سیستم‌های ارتباطی، این فیلترها از تداخلات جلوگیری می‌کنند و عملکرد سیستم را بهبود می‌بخشند. این ویژگی همچنین به قوانین مربوط به رعایت استانداردهای محیطی در کشورهای مختلف کمک می‌کند.

4. حفاظت از موتور و سیستم

• شرح ویژگی: درایوهای GD200A با مجموعه‌ای از ویژگی‌های حفاظتی طراحی شده‌اند که از موتور و خود درایو در برابر آسیب‌های مختلف محافظت می‌کنند. این ویژگی‌ها شامل:
  • حفاظت در برابر اضافه بار و اضافه جریان: سیستم در صورت بروز اضافه بار، موتور را خاموش می‌کند تا از آسیب‌دیدگی آن جلوگیری شود.
  • حفاظت در برابر اضافه ولتاژ و نوسانات برق: این ویژگی از وارد شدن ولتاژ زیاد به درایو جلوگیری می‌کند.
  • حفاظت در برابر دمای بالا: در صورتی که دمای درایو از حد مجاز فراتر رود، سیستم به‌طور خودکار فعال شده و از سیستم در برابر آسیب‌دیدگی محافظت می‌کند.
• مزایا: این ویژگی‌ها باعث می‌شود که درایو عمر طولانی‌تری داشته باشد و نیاز به تعمیرات کاهش یابد.

5. کنترل PID (تناسبی-انتگرالی-مشتق)

• شرح ویژگی: درایوهای GD200A دارای یک کنترلر PID داخلی هستند که برای تنظیم دقیق پارامترهای مختلف مانند دما، فشار، دبی و سایر فرآیندهای صنعتی به‌کار می‌رود.
• مزایا: این ویژگی به کاربران این امکان را می‌دهد که سیستم‌های پیچیده‌تری مانند سیستم‌های تهویه مطبوع، پمپ‌ها و فن‌ها را کنترل کنند. این نوع کنترل بسیار دقیق است و می‌تواند به تنظیم خودکار سیستم‌های صنعتی کمک کند.

6. واحد ترمز داخلی (Internal Brake Unit)

• شرح ویژگی: در توان‌های بالاتر (تا ۳۰ کیلووات)، این درایوها دارای واحد ترمز داخلی هستند که برای بهبود عملکرد توقف طراحی شده است.
• مزایا: این ویژگی برای کاربردهایی که به توقف سریع موتور نیاز دارند (مانند دستگاه‌های خودکار یا ماشین‌آلات با بار سنگین) بسیار مفید است. واحد ترمز داخلی به موتور کمک می‌کند که سریع‌تر متوقف شود و انرژی اضافی را جذب کند، که باعث کاهش هزینه‌های توقف می‌شود.

7. ورودی و خروجی‌های متعدد

• شرح ویژگی: درایوهای GD200A دارای ۹ ورودی دیجیتال، ۲ ورودی آنالوگ، ۴ خروجی دیجیتال و ۲ خروجی آنالوگ هستند. این ویژگی به این معنی است که این درایوها می‌توانند به سیستم‌های مختلف صنعتی متصل شوند و با آن‌ها ارتباط برقرار کنند.
• مزایا: این ورودی‌ها و خروجی‌ها انعطاف‌پذیری بالایی را فراهم می‌کنند. این ویژگی برای کاربردهای خودکار و سیستم‌های پیچیده‌ای که نیاز به ارتباطات گسترده دارند، مانند سیستم‌های کنترل مرکزی، بسیار مفید است.

8. پشتیبانی از پروتکل Modbus RTU

• شرح ویژگی: درایوهای GD200A از پروتکل Modbus RTU برای ارتباط با سیستم‌های اتوماسیون صنعتی پشتیبانی می‌کنند.
• مزایا: این پروتکل بسیار محبوب در اتوماسیون صنعتی است و این ویژگی باعث می‌شود که درایوها به‌راحتی با سایر دستگاه‌ها و سیستم‌های کنترل صنعتی سازگار شوند.

9. راه‌اندازی نرم (Soft Start)

• شرح ویژگی: این درایوها از ویژگی راه‌اندازی نرم استفاده می‌کنند که از افزایش ناگهانی جریان در هنگام روشن شدن موتور جلوگیری می‌کند.
• مزایا: این ویژگی باعث کاهش ضربات به موتور و سیستم‌های متصل شده و در نتیجه طول عمر سیستم را افزایش می‌دهد.

کاربردهای درایوهای GD200A:

1. صنایع نفت و گاز:

• در صنایع نفت و گاز، این درایوها برای کنترل پمپ‌ها، کمپرسورها و سیستم‌های تهویه استفاده می‌شوند. به‌ویژه در کاربردهایی که بار متغیر و شرایط سختی وجود دارد، کنترل دقیق سرعت و گشتاور بسیار مهم است.

2. صنعت خودروسازی:

• در خطوط تولید خودرو، ماشین‌آلات تزریق پلاستیک و تجهیزات پردازش، از درایوهای GD200A برای کنترل دقیق سرعت و گشتاور استفاده می‌شود. این درایوها به کاهش مصرف انرژی و افزایش دقت در فرآیندهای تولید کمک می‌کنند.

3. صنایع پلاستیک و تزریق پلاستیک:

• در صنعت پلاستیک، این درایوها برای ماشین‌آلات تزریق پلاستیک، اکستروژن و قالب‌گیری استفاده می‌شوند. درایوهای GD200A توانایی کنترل دقیق گشتاور و سرعت را در این فرآیندهای پیچیده دارند.

4. سیستم‌های تهویه مطبوع (HVAC):

• درایوهای GD200A در سیستم‌های تهویه مطبوع برای کنترل پمپ‌ها، فن‌ها و کمپرسورها استفاده می‌شوند. این درایوها با کنترل دقیق سرعت و مصرف انرژی، به بهینه‌سازی مصرف انرژی در این سیستم‌ها کمک می‌کنند.

5. صنعت غذایی و دارویی:

• این درایوها در سیستم‌های بسته‌بندی، خطوط تولید و ماشین‌آلات مختلف در صنعت غذایی و دارویی استفاده می‌شوند. توانایی کنترل دقیق سرعت موتور باعث بهبود کیفیت محصولات و فرآیندها می‌شود.

6. کاربردهای پمپاژ و آبرسانی:

• درایوهای GD200A در سیستم‌های پمپاژ و آبرسانی، به‌ویژه در پمپ‌های صنعتی، آب و فاضلاب، و سیستم‌های تهویه مطبوع استفاده می‌شوند. این درایوها سرعت پمپ‌ها را کنترل کرده و از مصرف انرژی غیرضروری جلوگیری می‌کنند.


توضیح درباره کارایی "سنگین کار" و "سبک کار" در درایوها و موتورهای الکتریکی

در سیستم‌های کنترل موتور، به ویژه در درایوهای فرکانس متغیر (VFD) مانند INVT GD200A، اصطلاحات "کار سنگین" و "کار سبک" به نوع و شرایط بار یا استفاده از موتور اشاره دارد. این دو حالت تأثیر زیادی بر نحوه انتخاب و تنظیم درایو و موتور دارند و تأثیر مستقیم بر بهره‌وری، عمر مفید، و عملکرد کلی سیستم می‌گذارند. حالا بیایید این دو حالت را به‌طور کامل توضیح دهیم:

1. کار سنگین (Heavy Duty)

کار سنگین به شرایطی اشاره دارد که در آن موتور تحت بارهای سنگین، تغییرات زیاد در سرعت یا گشتاور، یا شرایط کاری دشوار قرار دارد. در این حالت، موتور باید عملکرد پایداری در بارهای بالا یا تغییرات شدید داشته باشد.

ویژگی‌های کار سنگین:

• بارهای متغیر و سنگین: موتور تحت فشار زیاد یا بارهای متغیر قرار دارد. به‌عنوان مثال، در کاربردهایی که بارهای چرخشی سنگین (مانند کمپرسورها، پمپ‌های بزرگ، ماشین‌آلات صنعتی) یا فرآیندهایی با بار متغیر دارند، این نوع کارکرد ضروری است.
• گشتاور بالا: موتور باید قادر باشد گشتاور بالایی را در محدوده‌های مختلف سرعت تأمین کند. این ویژگی در شرایطی مانند راه‌اندازی دستگاه‌های بزرگ یا توقف موتور مهم است.
• سرعت و تغییرات گشتاور: در این حالت‌ها، تغییرات سریع سرعت و گشتاور به‌طور متناوب رخ می‌دهد. این امر به ویژه در ماشین‌آلاتی که نیاز به شروع و توقف مکرر دارند، مانند آسانسورها یا جرثقیل‌ها، اهمیت دارد.
• عملکرد در دماهای بالا: موتور باید قادر به تحمل شرایط دمایی بالا و فشار کاری زیاد باشد. به‌ویژه در فرآیندهای سنگین که نیاز به استفاده از سیستم‌های سرمایش یا تهویه بهتر دارند.

کاربردهای کار سنگین:

• کمپرسورها و پمپ‌های بزرگ صنعتی: برای تأمین فشار ثابت و دبی بالا.
• ماشین‌آلات تزریق پلاستیک: در فرآیندهای تولید که نیاز به تغییرات سریع گشتاور و دقت در سرعت دارند.
• جرثقیل‌ها و لیفتراک‌ها: دستگاه‌هایی که نیاز به بارگذاری و جابه‌جایی بارهای سنگین دارند.
• موتورهای درایو برای صنایع فولاد، معادن، و صنایع شیمیایی: برای کنترل ماشین‌آلات با بارهای بالا و شرایط شدید کاری.

2. کار سبک (Light Duty)

کار سبک به شرایطی اطلاق می‌شود که در آن موتور تحت بارهای کم و تغییرات محدود در سرعت و گشتاور قرار دارد. در این حالت، موتور و درایو نیازی به عملکرد در شرایط شدید یا بارهای سنگین ندارند.

ویژگی‌های کار سبک:

• بارهای سبک و ثابت: موتور تحت فشار بارهای کم و معمولی کار می‌کند. به عنوان مثال، در سیستم‌هایی که بار ثابت دارند یا تغییرات در بار نسبتاً کم است.
• گشتاور و سرعت پایین: در کار سبک، موتور نیازی به تأمین گشتاور بالای فرکانس‌های پایین ندارد. معمولاً موتور با سرعت‌های پایین‌تر کار می‌کند.
• عملکرد کم‌فشار و کمتر گرم شدن: به دلیل بار کم، موتور معمولاً در شرایط دمایی پایین‌تر کار می‌کند و نیازی به سیستم‌های خنک‌کننده اضافی ندارد.
• عملکرد پایدار: موتور تحت شرایطی قرار دارد که در آن تغییرات شدید در بار یا گشتاور مشاهده نمی‌شود. سرعت موتور ثابت است یا به ندرت تغییر می‌کند.

کاربردهای کار سبک:

• فن‌ها و پمپ‌های کوچک: برای تأمین تهویه یا جریان آب در سیستم‌های HVAC.
• ماشین‌آلات بسته‌بندی یا چاپ: در خطوط تولید که بار سبک دارند و نیاز به تنظیمات پیچیده گشتاور نیست.
• نوار نقاله‌ها: در سیستم‌های نوار نقاله برای انتقال محصولات در خطوط تولید سبک.
• دستگاه‌های کوچک خانگی یا صنعتی: مانند فن‌های تهویه مطبوع یا پمپ‌های آبیاری در کشاورزی.

تفاوت‌های کار سنگین و سبک در درایوها:

در درایوهای فرکانس متغیر، تنظیمات و ویژگی‌هایی برای کنترل و مدیریت بارهای سنگین و سبک وجود دارد. به‌طور خاص، تفاوت‌های کلیدی در تنظیمات و قابلیت‌های درایو شامل موارد زیر است:

1. گشتاور راه‌اندازی:

   • کار سنگین: نیاز به گشتاور راه‌اندازی بالا دارد، به‌ویژه در موتورهایی که باید تحت بار سنگین شروع به کار کنند. در این شرایط، درایوهای GD200A معمولاً گشتاور بالایی برای شروع عملیات تأمین می‌کنند.
   • کار سبک: گشتاور راه‌اندازی کمتری مورد نیاز است زیرا موتور تحت فشار کمی قرار دارد. در این شرایط، درایو می‌تواند گشتاور کمتری را اعمال کند.

2. تنظیمات PID:

   • در کارهای سنگین، کنترل دقیق PID برای حفظ ثبات سرعت و گشتاور بسیار حیاتی است، در حالی که در کارهای سبک ممکن است تنظیمات ساده‌تری کافی باشد.

3. توان و مصرف انرژی:

   • کار سنگین: موتورهای تحت بار سنگین انرژی بیشتری مصرف می‌کنند و نیاز به توان بالاتری دارند. درایوها باید قادر به تأمین این نیاز باشند و انرژی بیشتری برای عملیات فراهم کنند.
   • کار سبک: مصرف انرژی و توان در کارهای سبک کمتر است، بنابراین درایو ممکن است برای کار در حالت بهره‌وری بیشتر با مصرف انرژی کمتر تنظیم شود.

4. حفاظت از سیستم:

   • کار سنگین: نیاز به حفاظت‌های پیشرفته‌تری دارد زیرا بارهای سنگین و تغییرات شدید می‌توانند منجر به افزایش دمای موتور، اضافه بار و یا نوسانات برق شوند. سیستم‌های محافظتی در اینجا برای پیشگیری از آسیب‌دیدگی موتور و درایو اهمیت دارند.
   • کار سبک: معمولاً به حفاظت کمتری نیاز دارد زیرا بارهای سبک و ثابت، فشار کمتری بر سیستم وارد می‌کنند.

جمع‌بندی:

تفاوت اصلی بین کار سنگین و کار سبک در نحوه عملکرد موتور و درایو در مواجهه با بارها و شرایط کاری است. در کار سنگین، موتور نیاز به تأمین گشتاور بالا در شرایط بار متغیر دارد و درایو باید قادر به مدیریت بارهای سنگین و نوسانات شدید باشد. در مقابل، کار سبک به‌طور معمول شامل بارهای کم و ثابت است و نیاز به گشتاور و توان کمتری دارد. درایوها باید به‌طور دقیق بر اساس نوع کار و نیازهای سیستم تنظیم شوند تا عملکرد بهینه، مصرف انرژی کمتر و عمر طولانی‌تری را تضمین کنند.
