دسته‌بندی: سری GD270
کد کالا:GD270-200-4
ولتاژ تغذیه:سه فاز 380 ولت
جریان خروجی:380 آمپر
ابعاد:338×825×386(میلی متر)(عمق * ارتفاع * عرض)

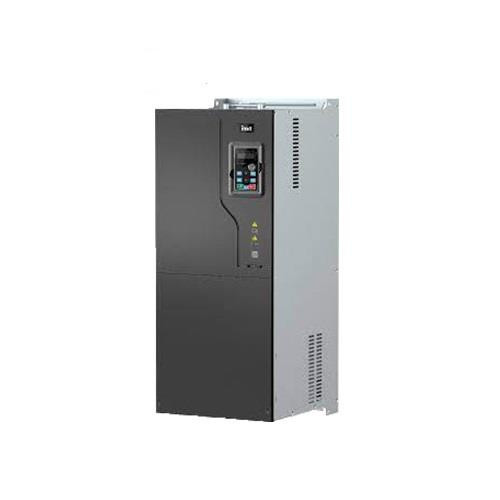

اینورتر سه فاز به سه فاز اینوت GD270 با توان 200 کیلووات (270 اسب) - با کاربری فن و پمپ
invt GD270 200kw VFD - FAN & PUMP
برند:اینوت - INVT
مشخصات
کد کالا
GD270-200-4
ولتاژ تغذیه
سه فاز 380 ولت
جریان خروجی
380 آمپر
ابعاد
338×825×386(میلی متر)(عمق * ارتفاع * عرض)
توضیحات
درایو‌ها، یا همان درایو‌های فرکانس متغیر (VFD)، دستگاه‌هایی هستند که برای کنترل سرعت موتورهای الکتریکی در فن‌ها، پمپ‌ها و سایر تجهیزات استفاده می‌شوند. این دستگاه‌ها با تنظیم فرکانس و ولتاژ خروجی به موتور، به کنترل دقیق‌تر و افزایش کارایی کمک می‌کنند. در ادامه به توضیح دقیق‌تر این موضوع می‌پردازیم:
۱. کنترل دقیق سرعت موتور
درایو‌های فرکانس متغیر (VFD) با تغییر دادن فرکانس برق ورودی به موتور، امکان کنترل دقیق سرعت موتور را فراهم می‌کنند. این امر به کاهش مصرف انرژی و بهبود کارایی کلی سیستم کمک می‌کند.
۲. بهینه‌سازی مصرف انرژی
استفاده از VFD می‌تواند مصرف انرژی را به طور چشمگیری کاهش دهد، زیرا موتور‌ها تنها با سرعت لازم برای انجام دادن کار مورد نیاز کار می‌کنند. این کاهش در مصرف انرژی همچنین می‌تواند به کاهش هزینه‌های عملیاتی کمک کند.
۳. کاهش فرسودگی و نگهداری
با کنترل بهتر سرعت و گشتاور موتور، فرسودگی مکانیکی در تجهیزات کاهش می‌یابد، که منجر به کاهش دفعات تعمیر و نگهداری و افزایش عمر مفید تجهیزات می‌شود.
۴. کاربردهای خاص
درایو‌ها در کاربردهای خاصی مانند سیستم‌های پمپاژ آب، سیستم‌های تهویه مطبوع، و دیگر سیستم‌های صنعتی که نیاز به کنترل دقیق جریان دارند، استفاده می‌شوند.
۵. انتخاب و نصب
انتخاب درست درایو بستگی به توان موتور، نوع کاربرد و شرایط محیطی دارد. نصب و راه‌اندازی درایو‌ها باید توسط متخصصین صورت گیرد تا از عملکرد صحیح و ایمنی سیستم اطمینان حاصل شود.
۶. مسائل مربوط به تداخل الکترومغناطیسی
درایو‌های فرکانس متغیر می‌توانند تداخل الکترومغناطیسی ایجاد کنند، بنابراین توجه به مسائل مربوط به شیلدینگ و زمین کردن سیم‌ها مهم است.
۷. مزایای محیطی
استفاده از VFDها می‌تواند به کاهش انتشار دی‌اکسید کربن کمک کند، زیرا با کاهش مصرف انرژی، مصرف سوخت‌های فسیلی نیز کمتر می‌شود.
در ادامه به چند مثال کاربردی از استفاده درایو‌های فرکانس متغیر (VFD) در سیستم‌های فن و پمپ می‌پردازیم تا بتوانید دید بهتری به کاربردهای عملی آن‌ها داشته باشید:
۱. سیستم‌های HVAC (گرمایش، تهویه مطبوع، و تهویه هوا)
- مثال: در یک ساختمان اداری بزرگ، سیستم HVAC با استفاده از VFD برای کنترل فن‌هایی که هوا را در سراسر ساختمان پخش می‌کنند، تنظیم شده است. VFD به فن اجازه می‌دهد که در زمان‌های کمتر شلوغ با سرعت پایین‌تری کار کند، که این امر منجر به صرفه‌جویی در مصرف انرژی و کاهش هزینه‌های برق می‌شود.
۲. سیستم‌های پمپاژ آب
- مثال: در یک تاسیسات کشاورزی، استفاده از VFD برای کنترل پمپ‌های آبیاری به منظور تنظیم جریان آب بر اساس شرایط خاک و نیاز گیاهان انجام می‌شود. VFD باعث می‌شود که پمپ فقط زمانی که نیاز به آبیاری است، با توان لازم کار کند، به این ترتیب آب کمتری هدر می‌رود و انرژی کمتری مصرف می‌شود.
۳. سیستم‌های تهویه صنعتی
- مثال: در یک کارخانه تولیدی که نیاز به تهویه دقیق بخارات شیمیایی دارد، VFDها برای کنترل فن‌های تهویه استفاده می‌شوند. با استفاده از VFD، فن‌ها می‌توانند بر اساس کیفیت هوای داخل کارخانه تنظیم شوند، که این امر باعث بهبود شرایط کار برای کارکنان و کاهش مصرف انرژی می‌شود.
۴. سیستم‌های پمپاژ فاضلاب
- مثال: در تاسیسات تصفیه فاضلاب، VFDها برای کنترل پمپ‌هایی که فاضلاب را به تصفیه‌خانه‌ها منتقل می‌کنند، استفاده می‌شوند. با استفاده از VFD، سرعت پمپ‌ها می‌تواند بر اساس حجم فاضلاب ورودی تنظیم شود، که این امر به کارایی بهتر تصفیه و صرفه‌جویی در مصرف انرژی کمک می‌کند.
۵. فن‌های مورد استفاده در معادن
- مثال: در معادن زیرزمینی، فن‌های بزرگی برای تهویه استفاده می‌شوند که با VFDها کنترل می‌شوند. این فن‌ها بر اساس نیاز به هوای تازه، تنظیم می‌شوند تا اطمینان حاصل شود که هوای کافی برای کارکنان فراهم است، در حالی که انرژی به صورت بهینه مصرف می‌شود.
این مثال‌ها نشان‌دهنده‌ی گستردگی و تنوع کاربردهای VFD در صنایع و سیستم‌های مختلف است و چگونه استفاده از این تکنولوژی می‌تواند به بهبود کارایی، کاهش هزینه‌ها و حفاظت از محیط‌زیست کمک کند.
نقد و بررسی
درایو GD270 شرکت INVT یک راه‌حل هوشمند و پیشرفته برای کنترل فن‌ها و پمپ‌ها در انواع محیط‌های صنعتی است. این درایو با توانایی‌های گسترده خود در بهینه‌سازی مصرف انرژی و بهبود کارایی عملیاتی، یک ابزار قدرتمند در کاهش هزینه‌های عملیاتی و افزایش طول عمر تجهیزات است.
ویژگی‌های کلیدی و قابلیت‌های فنی
- کنترل پیشرفته موتور: درایو GD270 از فناوری‌های کنترل برداری فضایی و بدون سنسور استفاده می‌کند که به آن اجازه می‌دهد با دقت بالا و پاسخ‌گویی سریع به تغییرات بار عمل کند.
- انعطاف‌پذیری در کاربرد: مجهز به انواع ورودی‌ها و خروجی‌های آنالوگ و دیجیتال، که امکان سفارشی‌سازی فراوانی را برای انواع کاربردهای صنعتی فراهم می‌آورد.
- پشتیبانی از ارتباطات بی‌سیم: قابلیت اتصال به شبکه‌های بی‌سیم مدرن مانند WiFi و Bluetooth برای نظارت و کنترل از راه دور.
حفاظت و امنیت
- ویژگی‌های ایمنی پیشرفته: شامل حفاظت‌های اضافه جریان، اضافه ولتاژ، ولتاژ پایین، دمای بیش از حد، و از دست دادن فاز است. این ویژگی‌ها به حفظ امنیت تجهیزات و پرسنل کمک می‌کنند.
- تنظیمات حفاظتی متعدد: امکان تنظیم دقیق پارامترهای حفاظتی برای محافظت بهتر و دقیق‌تر در برابر شرایط غیرمنتظره.
تشخیص خطا و رفع مشکل
- تشخیص دقیق خطا: GD270 به قابلیت‌های تشخیص خطای پیشرفته مجهز است که به کاربر اجازه می‌دهد خطاها را به سرعت شناسایی و رفع کند. این ویژگی‌ها شامل نمایش کدهای خطا، توضیحات مربوط به عیب‌یابی و راهنمایی‌های مفصل برای حل مشکلات است.
- پشتیبانی فنی و دسترسی به منابع: درایو با دسترسی آسان به دفترچه‌های راهنما و پشتیبانی آنلاین، کاربران را در استفاده بهینه و نگهداری درایو یاری می‌رساند.
کاربردهای صنعتی و انعطاف‌پذیری
GD270 برای کاربردهای متنوع در صنایع مختلف مناسب است، از جمله تصفیه آب، تهویه مطبوع، و صنایع شیمیایی. این درایو به ویژه برای کاربردهایی که نیاز به کنترل دقیق و قابل اعتماد دارند، طراحی شده است.
کاربرد در سیستم‌های بوستر پمپ
سیستم‌های بوستر پمپ برای افزایش فشار آب در شبکه‌های توزیع به کار می‌روند. این سیستم‌ها معمولاً در ساختمان‌های بلند، تاسیسات صنعتی، و مجتمع‌های مسکونی بزرگ که نیاز به تأمین فشار آب ثابت و قابل اعتماد دارند، استفاده می‌شوند. درایو GD270 با قابلیت‌های کنترل PID خود می‌تواند به طور خودکار سرعت پمپ‌ها را تنظیم کند تا فشار آب دقیقاً در سطح مورد نیاز نگه داشته شود.
استفاده از PID
کنترل‌کننده‌های PID سه مؤلفه اصلی دارند: Proportional (تناسبی)، Integral (انتگرالی)، و Derivative (مشتقی). در یک سیستم بوستر پمپ، این کنترل‌کننده به طور مداوم فشار خروجی سیستم را می‌سنجد و با مقایسه آن با مقدار تنظیم شده (set point)، خروجی درایو را تنظیم می‌کند تا اطمینان حاصل شود که فشار مطلوب حفظ می‌شود.
مثال عددی:
فرض کنید که یک سیستم بوستر پمپ برای حفظ فشار آب ۴ بار در یک ساختمان تجاری استفاده می‌شود. اگر فشار آب به دلیل استفاده‌ی زیاد به ۳.۵ بار کاهش یابد، سیستم PID در درایو GD270 فعال شده و سرعت پمپ‌ها را افزایش می‌دهد تا فشار به ۴ بار بازگردد. در اینجا، جزء Proportional به تفاوت فشار (۰.۵ بار) پاسخ داده و سرعت پمپ را افزایش می‌دهد. جزء Integral می‌تواند تجمعی از خطاهای کوچک‌تر را جبران کند و جزء Derivative به سرعت تغییرات را در نظر می‌گیرد تا جلوی هر گونه نوسان یا پاسخ بیش از حد را بگیرد.
در ادامه چند نمونه از خطاهای رایج ذکر شده‌است:
| کد خطا | نوع خطا | دلیل احتمالی | روش رفع مشکل |
|---|---|---|---|
| PCE | خطای ارتباطی کیپد | کابل کیپد به درستی وصل نشده یا قطع شده است | اتصالات کابل کیپد را بررسی و محکم کنید |
| UPE | خطای آپلود پارامتر | تداخل قوی کابل کیپد را تحت تاثیر قرار داده است | منابع تداخل خارجی را حذف کنید |
| DNE | خطای دانلود پارامتر | خطای ذخیره‌سازی داده‌ها در کیپد | داده‌ها را مجدداً در کیپد پشتیبان‌گیری کنید |
| ETH1 | خطای اتصال کوتاه به زمین ۱ | خروجی درایو به زمین اتصال کوتاه شده است | سیم‌کشی موتور را بررسی کرده و قطعه خراب را تعویض کنید |
| ETH2 | خطای اتصال کوتاه به زمین ۲ | خطا در مدار تشخیص جریان | برد کنترل اصلی را تعویض کنید |
| dEu | خطای انحراف سرعت | بار بیش از حد سنگین است یا متوقف شده | بار را بررسی کرده و پارامترهای کنترل را تنظیم کنید |
| STo | خطای تنظیم نامناسب | تنظیمات نامناسب پارامتر کنترل SM | پارامترها را تنظیم مجدد کرده و بار را چک کنید |
| LL | خطای بار کم | درایو بر اساس تنظیمات گزارش بار کم داده است | بار و نقاط هشدار بار کم را بررسی کنید |
| OT | خطای بیش‌گرمی موتور | اجرای بیش از حد طولانی مدت تحت بار یا دمای غیرعادی موتور | موتور را بررسی کرده و نگهداری انجام دهید |
| E-Err | خطای تکرار نوع کارت توسعه | دو کارت توسعه از یک نوع درج شده‌اند | یکی از کارت‌های تکراری را حذف کنید |
| F1-Er | خطای شناسایی اسلات کارت ۱ | کارت توسعه در اسلات ۱ پشتیبانی نمی‌شود یا خراب است | سازگاری و اتصالات کارت را بررسی کنید |
| F2-Er | خطای شناسایی اسلات کارت ۲ | کارت توسعه در اسلات ۲ پشتیبانی نمی‌شود یا خراب است | سازگاری و اتصالات کارت را بررسی کنید |
| E-PN | خطای زمان‌بندی ارتباط PROFINET | عدم انتقال داده بین کارت PROFINET و PLC | سیم‌کشی کارت PROFINET را بررسی کنید |
| E-CAT | خطای زمان‌بندی ارتباط EtherCAT | عدم انتقال داده بین کارت EtherCAT و میزبان | سیم‌کشی کارت EtherCAT را بررسی کنید |
| E-BAC | خطای زمان‌بندی ارتباط BACNet | عدم انتقال داده بین کارت BACNet و میزبان | سیم‌کشی کارت BACNet را بررسی کنید |
| E-DEV | خطای زمان‌بندی ارتباط DeviceNet | عدم انتقال داده بین کارت DeviceNet و میزبان | سیم‌کشی کارت DeviceNet را بررسی کنید |
| ESCAN | خطای زمان‌بندی ارتباط CAN | عدم انتقال داده بین کارت‌های ارباب و برده CAN | سیم‌کشی کارت CAN را بررسی کنید |
