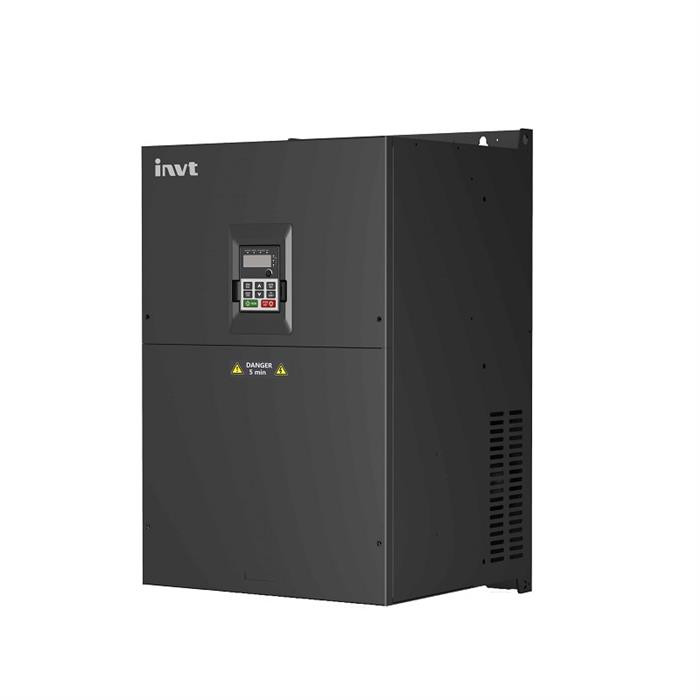

اینورتر سه فاز به سه فاز اینوت GD20 با توان90 کیلووات (120 اسب) - با کاربری سنگین

invt GD20 90kw VFD - HEAVY DUTY
برند:اینوت - INVT

301,000,000 4%

288,200,000
مشخصات

کد کالا

GD20-090G-4

ولتاژ تغذیه

سه فاز 380 ولت

جریان خروجی

180 آمپر

ابعاد

338×554×329 (میلی متر)(عمق * ارتفاع * عرض)

توضیحات

درایو GD20 یا Good Drive 20 اینورتر های کوچک و اقصادی تولید شده برای کاربرد های عمومی با قدرت های پایین و بازار های مصرف کننده اقتصادی تولید شده است. این درایو برخوردار از تکنولوژی  V/f control، دارای عملکرد های PID، دارای استپ های سرعت متعدد، ترمز DC، دارای پورت ارتباطی ModBus و از همه مهم تر نیاز به فضای نصب کمتر (۱۵ درصد فضای کمتر نسبت به درایو های مشابه) در اختیار مصرف کنندگان قرار می دهد در ادامه به بررسی اینورتر GD20 از شرکت INVT می پردازیم.

شرکت INVT در سال 2002 افتتاح شد که شرکت اینوت یک شرکت چینی با تکنولوژی بسیار بالا و جزو نخستین مرکز مهندسی درایو در کشور چین می باشد. شرکت INVT بر پایه فناوری و گسترش آن، ساخت و تولید، بازاریابی و فروش درایوها با ولتاژ پایین، متوسط و بالا در صنعت درایوهای الکتریکی و کنترل صنعتی ساخته شده است و در حال حاضر جزو بزرگترین تولید کننده درایو AC در کشور چین می باشد. شرکت INVT اینورتر های invt در سری های تکفاز شامل مدل های GD10 و GD20 و سری سه فاز شامل  GD10, GD20, GD200L,GD200A, GD270, GD350 برای کاربرد های مختلف و با قابلیت های مختلف در توان های متفاوت در حال تولید می باشد. مهم ترین تولیدات شامل اینورترهای با کاربرد عام، اینورترهای با کاربرد خاص، سرو درایو، یونیت ترمز و درایو با سیستم بازخور می باشد که به طور وسیع به صنایع مختلف تحویل می شود از قبیل مهندسی شهری، ساخت مواد، پلاستیک، سیمان، نفت، مکانیک، صنایع شیمیایی، متالوژی، نساجی، چاپ، ماشین ابزار، معدن و غیره.



نقد و بررسی

درایوهای  INVT GD20 یکی از محصولات شرکت INVT (که مخفف Shenzhen INVT Electric Co., Ltd. است) هستند که در حوزه‌ی تجهیزات کنترل صنعتی و درایوهای فرکانس متغیر (VFD) شناخته شده است. مدل GD20 در دسته‌ی درایوهای کاربری عمومی و نسبتا سنگین کار این شرکت قرار دارد و به دلیل قابلیت‌ها و قیمت مناسب، در بازار ایران و دیگر کشورها محبوبیت خوبی پیدا کرده است. در ادامه نقد و بررسی جامعی از این درایو ارائه می‌دهم:

ویژگی‌ها و مشخصات کلیدی INVT GD20

  1. کاربری عمومی و انعطاف‌پذیری بالا:

    • این درایو برای کنترل موتورهای سه‌فاز القایی (AC) طراحی شده و مناسب کاربردهای عمومی صنعتی و نیمه‌صنعتی است.
    • قابلیت استفاده در ماشین‌آلات مختلف مانند نوار نقاله، پمپ‌ها، فن‌ها، کمپرسورها و ... دارد.

  2. طراحی کوچک و کم‌حجم:

    • یکی از مزایای اصلی GD20 طراحی کامپکت آن است که برای فضاهای محدود ایده‌آل است.
    • با وجود ابعاد کوچک، امکانات گسترده‌ای ارائه می‌دهد.

  3. دامنه‌ی ولتاژ و توان گسترده:

    • پشتیبانی از ولتاژهای 220V تک‌فاز تا 380V سه‌فاز.
    • توان‌های موجود از 0.4 کیلووات تا 110 کیلووات، که آن را برای کاربردهای کوچک تا متوسط مناسب می‌کند.

  4. قابلیت کنترل دقیق موتور:

    • پشتیبانی از کنترل حلقه باز (Open-loop) و حلقه بسته (Closed-loop).
    • قابلیت اجرای کنترل V/F و برداری بدون سنسور (Sensorless Vector Control).
    • مناسب برای کنترل دقیق سرعت و گشتاور.

  5. پورت‌ها و ارتباطات:

    • دارای پورت‌های استاندارد مانند RS485 با پروتکل Modbus RTU برای ارتباط آسان با PLC و سیستم‌های دیگر.
    • امکان ارتباط با سیستم‌های هوشمند صنعتی.

  6. کاربری ساده و رابط کاربری خوب:

    • دارای صفحه‌کلید ساده و کاربرپسند با قابلیت جدا شدن (Detachable).
    • تنظیمات اولیه ساده بوده و زمان راه‌اندازی را کاهش می‌دهد.

  7. حفاظت چندگانه:

    • مجهز به مکانیزم‌های حفاظتی مختلف از جمله حفاظت در برابر اضافه بار، اضافه ولتاژ، اضافه جریان، و دمای بالا.
    • این ویژگی‌ها، طول عمر دستگاه و ایمنی موتور را تضمین می‌کند.

مزایا

  • قیمت مناسب: در مقایسه با بسیاری از برندهای رقیب، این درایو قیمت رقابتی دارد.
  • طراحی مقاوم: طراحی مناسب برای محیط‌های صنعتی با شرایط سخت.
  • نصب و راه‌اندازی آسان: مناسب برای کاربران تازه‌کار و حرفه‌ای.
  • پشتیبانی از پروتکل Modbus: باعث می‌شود به راحتی با تجهیزات دیگر ادغام شود.

معایب

  1. عدم پشتیبانی از کاربردهای بسیار سنگین:
    • برای کاربردهای صنعتی سنگین‌تر، ممکن است توان این درایو کافی نباشد و نیاز به مدل‌های پیشرفته‌تر باشد.
  2. عدم وجود ویژگی‌های پیشرفته‌تر:
    • قابلیت‌های پیشرفته‌ای مانند کنترل از طریق اینترنت یا IoT در این مدل موجود نیست.
  3. حساسیت به شرایط محیطی:
    • درایو ممکن است نسبت به گردوغبار یا رطوبت بالا حساس باشد، بنابراین نصب در محیط مناسب ضروری است.

کاربردها

  • ماشین‌آلات کوچک و متوسط تا نسبتا سنگین: مانند دستگاه‌های بسته‌بندی، نوار نقاله‌ها، و تجهیزات خطوط تولید.
  • پمپ‌ها و فن‌ها: به دلیل قابلیت صرفه‌جویی در انرژی، برای کاربردهای پمپ و فن ایده‌آل است.
  • کاربردهای خانگی و تجاری: مانند سیستم‌های تهویه مطبوع.

وایرینگ ترمینال های فرمانی بصورت زیر است:







جدول خطاهای رایج و مهم درایو Goodrive20

این جدول خلاصه‌ای از خطاهای پرکاربرد و مهم به همراه علل اصلی و راه‌حل‌های آن است:

کد خطا نوع خطا علت‌های احتمالی راه‌حل‌ها
OC1 اضافه جریان هنگام شتاب‌گیری - شتاب‌گیری سریع
- ولتاژ شبکه پایین
- کوتاهی در سیم‌ها یا بار سنگین
- تداخل قوی خارجی		 - زمان شتاب‌گیری (ACC) را افزایش دهید
- سیم‌ها را بررسی کنید
- تداخل را کاهش دهید
OC2 اضافه جریان هنگام کاهش سرعت - کاهش سرعت سریع
- ولتاژ ورودی ناپایدار
- بار غیرعادی		 - زمان کاهش سرعت (DEC) را افزایش دهید
- ولتاژ ورودی را بررسی کنید
OV1 اضافه ولتاژ هنگام شتاب‌گیری - ولتاژ ورودی زیاد
- انرژی برگشتی بالا
- عدم وجود مقاومت ترمز		 - مقاومت ترمز نصب کنید
- زمان کاهش سرعت را افزایش دهید
OL1 اضافه بار موتور - بار سنگین
- جریان نامی موتور اشتباه تنظیم شده
- استپ شدن موتور		 - جریان نامی موتور را تنظیم کنید
- بار موتور را بررسی کنید
SPI قطعی فاز در ورودی - قطعی یا نوسانات شدید در ورودی R, S, T - اتصالات ورودی برق را بررسی کنید
SPO قطعی فاز در خروجی - عدم تقارن در خروجی U, V, W یا فازهای موتور - اتصالات خروجی و کابل‌ها را بررسی کنید
OH1 داغ شدن بیش از حد ماژول رکتیفایر - مسدود شدن مسیر هوا
- آسیب فن
- دمای محیط بالا		 - مسیر هوا را باز کنید
- فن را تعویض کنید
- دمای محیط را کاهش دهید
EF خطای خارجی - سیگنال ورودی از دستگاه خارجی عمل کرده است - دستگاه خارجی و اتصالات آن را بررسی کنید
CE خطای ارتباط 485 - نرخ باد (Baud rate) اشتباه
- تداخل قوی
- خرابی کابل یا اتصالات		 - نرخ باد صحیح را تنظیم کنید
- کابل ارتباطی را بررسی و تداخل را کاهش دهید
tE خطای تنظیم خودکار موتور - پارامترهای موتور صحیح نیست
- ظرفیت موتور با درایو هماهنگ نیست		 - پارامترها را مطابق پلاک موتور تنظیم کنید
- بار موتور را کاهش دهید
EEP خطای EEPROM - خطا در خواندن یا نوشتن پارامترها
- آسیب EEPROM		 - دکمه STOP/RST را فشار دهید
- در صورت تکرار، برد اصلی را تعویض کنید
UV ولتاژ پایین باس (Bus Undervoltage) - ولتاژ منبع تغذیه کم است - ولتاژ ورودی خط تغذیه را بررسی کنید
PCE خطای ارتباط با کی‌پد - کی‌پد به‌درستی وصل نشده
- طول کابل زیاد یا تداخل زیاد		 - کابل کی‌پد را بررسی کنید
- محیط را از تداخل پاک کنید
bCE خطای واحد ترمز - مدار ترمز یا مقاومت ترمز مشکل دارد - مدار یا مقاومت ترمز را بررسی کنید و در صورت نیاز تعویض کنید





نکات کلیدی:

  • این خطاها جزو رایج‌ترین مشکلات در نصب یا بهره‌برداری از درایو هستند.
  • بررسی کابل‌ها، تنظیمات پارامترها و تهویه دستگاه از اولین گام‌ها برای رفع بیشتر مشکلات است.





مقایسه با برندهای دیگر

  • Delta: درایوهای Delta عملکرد مشابهی دارند، اما قیمت GD20 معمولاً اقتصادی‌تر است.
  • Siemens: درایوهای Siemens پیشرفته‌تر هستند اما قیمت بالاتری دارند.
  • Yaskawa: کیفیت Yaskawa بهتر است اما تنظیمات پیچیده‌تری دارد.
