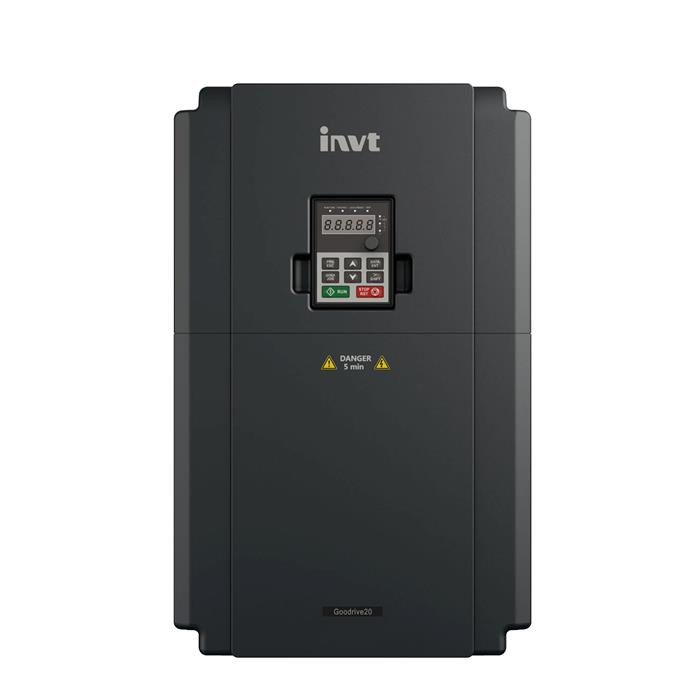

اینورتر سه فاز به سه فاز اینوت GD20 با توان 37 کیلووات (50 اسب) - با کاربری سنگین

درایوهای  INVT GD20 یکی از محصولات شرکت INVT (که مخفف Shenzhen INVT Electric Co., Ltd. است) هستند که در حوزه‌ی تجهیزات کنترل صنعتی و درایوهای فرکانس متغیر (VFD) شناخته شده است. مدل GD20 در دسته‌ی درایوهای کاربری عمومی و نسبتا سنگین کار این شرکت قرار دارد و به دلیل قابلیت‌ها و قیمت مناسب، در بازار ایران و دیگر کشورها محبوبیت خوبی پیدا کرده است. در ادامه نقد و بررسی جامعی از این درایو ارائه می‌دهم:

---

ویژگی‌ها و مشخصات کلیدی INVT GD20

1. کاربری عمومی و انعطاف‌پذیری بالا:

   • این درایو برای کنترل موتورهای سه‌فاز القایی (AC) طراحی شده و مناسب کاربردهای عمومی صنعتی و نیمه‌صنعتی است.
   • قابلیت استفاده در ماشین‌آلات مختلف مانند نوار نقاله، پمپ‌ها، فن‌ها، کمپرسورها و ... دارد.

2. طراحی کوچک و کم‌حجم:

   • یکی از مزایای اصلی GD20 طراحی کامپکت آن است که برای فضاهای محدود ایده‌آل است.
   • با وجود ابعاد کوچک، امکانات گسترده‌ای ارائه می‌دهد.

3. دامنه‌ی ولتاژ و توان گسترده:

   • پشتیبانی از ولتاژهای 220V تک‌فاز تا 380V سه‌فاز.
   • توان‌های موجود از 0.4 کیلووات تا 110 کیلووات، که آن را برای کاربردهای کوچک تا متوسط مناسب می‌کند.

4. قابلیت کنترل دقیق موتور:

   • پشتیبانی از کنترل حلقه باز (Open-loop) و حلقه بسته (Closed-loop).
   • قابلیت اجرای کنترل V/F و برداری بدون سنسور (Sensorless Vector Control).
   • مناسب برای کنترل دقیق سرعت و گشتاور.

5. پورت‌ها و ارتباطات:

   • دارای پورت‌های استاندارد مانند RS485 با پروتکل Modbus RTU برای ارتباط آسان با PLC و سیستم‌های دیگر.
   • امکان ارتباط با سیستم‌های هوشمند صنعتی.

6. کاربری ساده و رابط کاربری خوب:

   • دارای صفحه‌کلید ساده و کاربرپسند با قابلیت جدا شدن (Detachable).
   • تنظیمات اولیه ساده بوده و زمان راه‌اندازی را کاهش می‌دهد.

7. حفاظت چندگانه:

   • مجهز به مکانیزم‌های حفاظتی مختلف از جمله حفاظت در برابر اضافه بار، اضافه ولتاژ، اضافه جریان، و دمای بالا.
   • این ویژگی‌ها، طول عمر دستگاه و ایمنی موتور را تضمین می‌کند.

---

مزایا

• قیمت مناسب: در مقایسه با بسیاری از برندهای رقیب، این درایو قیمت رقابتی دارد.
• طراحی مقاوم: طراحی مناسب برای محیط‌های صنعتی با شرایط سخت.
• نصب و راه‌اندازی آسان: مناسب برای کاربران تازه‌کار و حرفه‌ای.
• پشتیبانی از پروتکل Modbus: باعث می‌شود به راحتی با تجهیزات دیگر ادغام شود.

---

معایب

1. عدم پشتیبانی از کاربردهای بسیار سنگین:
   • برای کاربردهای صنعتی سنگین‌تر، ممکن است توان این درایو کافی نباشد و نیاز به مدل‌های پیشرفته‌تر باشد.
2. عدم وجود ویژگی‌های پیشرفته‌تر:
   • قابلیت‌های پیشرفته‌ای مانند کنترل از طریق اینترنت یا IoT در این مدل موجود نیست.
3. حساسیت به شرایط محیطی:
   • درایو ممکن است نسبت به گردوغبار یا رطوبت بالا حساس باشد، بنابراین نصب در محیط مناسب ضروری است.

---

کاربردها

• ماشین‌آلات کوچک و متوسط تا نسبتا سنگین: مانند دستگاه‌های بسته‌بندی، نوار نقاله‌ها، و تجهیزات خطوط تولید.
• پمپ‌ها و فن‌ها: به دلیل قابلیت صرفه‌جویی در انرژی، برای کاربردهای پمپ و فن ایده‌آل است.
• کاربردهای خانگی و تجاری: مانند سیستم‌های تهویه مطبوع.

---

وایرینگ ترمینال های فرمانی بصورت زیر است:







جدول خطاهای رایج و مهم درایو Goodrive20

این جدول خلاصه‌ای از خطاهای پرکاربرد و مهم به همراه علل اصلی و راه‌حل‌های آن است:

کد خطا	نوع خطا	علت‌های احتمالی	راه‌حل‌ها
OC1	اضافه جریان هنگام شتاب‌گیری	- شتاب‌گیری سریع - ولتاژ شبکه پایین - کوتاهی در سیم‌ها یا بار سنگین - تداخل قوی خارجی	- زمان شتاب‌گیری (ACC) را افزایش دهید - سیم‌ها را بررسی کنید - تداخل را کاهش دهید
OC2	اضافه جریان هنگام کاهش سرعت	- کاهش سرعت سریع - ولتاژ ورودی ناپایدار - بار غیرعادی	- زمان کاهش سرعت (DEC) را افزایش دهید - ولتاژ ورودی را بررسی کنید
OV1	اضافه ولتاژ هنگام شتاب‌گیری	- ولتاژ ورودی زیاد - انرژی برگشتی بالا - عدم وجود مقاومت ترمز	- مقاومت ترمز نصب کنید - زمان کاهش سرعت را افزایش دهید
OL1	اضافه بار موتور	- بار سنگین - جریان نامی موتور اشتباه تنظیم شده - استپ شدن موتور	- جریان نامی موتور را تنظیم کنید - بار موتور را بررسی کنید
SPI	قطعی فاز در ورودی	- قطعی یا نوسانات شدید در ورودی R, S, T	- اتصالات ورودی برق را بررسی کنید
SPO	قطعی فاز در خروجی	- عدم تقارن در خروجی U, V, W یا فازهای موتور	- اتصالات خروجی و کابل‌ها را بررسی کنید
OH1	داغ شدن بیش از حد ماژول رکتیفایر	- مسدود شدن مسیر هوا - آسیب فن - دمای محیط بالا	- مسیر هوا را باز کنید - فن را تعویض کنید - دمای محیط را کاهش دهید
EF	خطای خارجی	- سیگنال ورودی از دستگاه خارجی عمل کرده است	- دستگاه خارجی و اتصالات آن را بررسی کنید
CE	خطای ارتباط 485	- نرخ باد (Baud rate) اشتباه - تداخل قوی - خرابی کابل یا اتصالات	- نرخ باد صحیح را تنظیم کنید - کابل ارتباطی را بررسی و تداخل را کاهش دهید
tE	خطای تنظیم خودکار موتور	- پارامترهای موتور صحیح نیست - ظرفیت موتور با درایو هماهنگ نیست	- پارامترها را مطابق پلاک موتور تنظیم کنید - بار موتور را کاهش دهید
EEP	خطای EEPROM	- خطا در خواندن یا نوشتن پارامترها - آسیب EEPROM	- دکمه STOP/RST را فشار دهید - در صورت تکرار، برد اصلی را تعویض کنید
UV	ولتاژ پایین باس (Bus Undervoltage)	- ولتاژ منبع تغذیه کم است	- ولتاژ ورودی خط تغذیه را بررسی کنید
PCE	خطای ارتباط با کی‌پد	- کی‌پد به‌درستی وصل نشده - طول کابل زیاد یا تداخل زیاد	- کابل کی‌پد را بررسی کنید - محیط را از تداخل پاک کنید
bCE	خطای واحد ترمز	- مدار ترمز یا مقاومت ترمز مشکل دارد	- مدار یا مقاومت ترمز را بررسی کنید و در صورت نیاز تعویض کنید

---





نکات کلیدی:

• این خطاها جزو رایج‌ترین مشکلات در نصب یا بهره‌برداری از درایو هستند.
• بررسی کابل‌ها، تنظیمات پارامترها و تهویه دستگاه از اولین گام‌ها برای رفع بیشتر مشکلات است.





مقایسه با برندهای دیگر

• Delta: درایوهای Delta عملکرد مشابهی دارند، اما قیمت GD20 معمولاً اقتصادی‌تر است.
• Siemens: درایوهای Siemens پیشرفته‌تر هستند اما قیمت بالاتری دارند.
• Yaskawa: کیفیت Yaskawa بهتر است اما تنظیمات پیچیده‌تری دارد.
