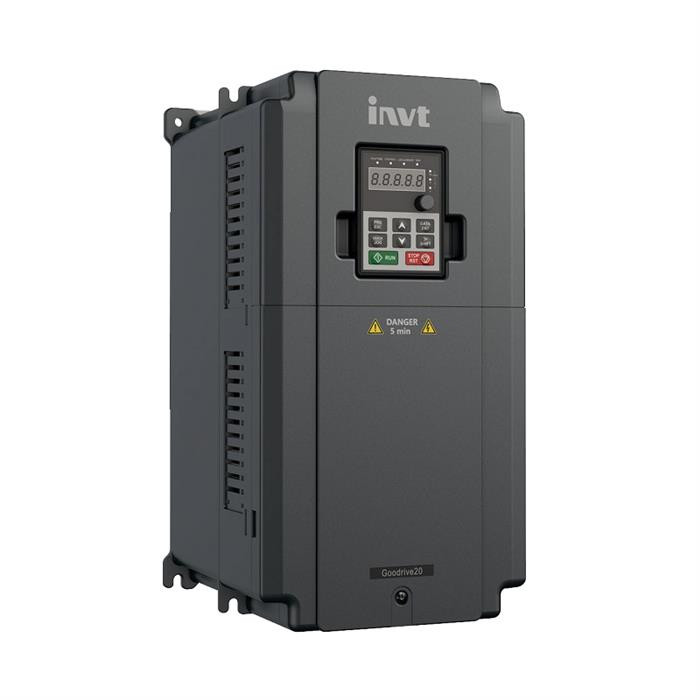

اینورتر سه فاز به سه فاز اینوت GD20 با توان 15 کیلووات (20 اسب) - با کاربری سنگین

invt GD20 15kw VFD - HEAVY DUTY
برچسب‌ها:
کد کالا : GD20-015G-4
ولتاژ تغذیه : سه فاز 380 ولت
جریان خروجی : 32 آمپر
ابعاد : 170×320×196 (میلی متر)(عمق * ارتفاع * عرض)
checkboardموجود در انبار هیراتیک کنترل
clockارسال از امروز
ارسال توسط هیراتیک کنترل

33,500,000 5%

31,500,000 تومان

درایوهای  INVT GD20 یکی از محصولات شرکت INVT (که مخفف Shenzhen INVT Electric Co., Ltd. است) هستند که در حوزه‌ی تجهیزات کنترل صنعتی و درایوهای فرکانس متغیر (VFD) شناخته شده است. مدل GD20 در دسته‌ی درایوهای کاربری عمومی و نسبتا سنگین کار این شرکت قرار دارد و به دلیل قابلیت‌ها و قیمت مناسب، در بازار ایران و دیگر کشورها محبوبیت خوبی پیدا کرده است. در ادامه نقد و بررسی جامعی از این درایو ارائه می‌دهم:

ویژگی‌ها و مشخصات کلیدی INVT GD20

  1. کاربری عمومی و انعطاف‌پذیری بالا:

    • این درایو برای کنترل موتورهای سه‌فاز القایی (AC) طراحی شده و مناسب کاربردهای عمومی صنعتی و نیمه‌صنعتی است.
    • قابلیت استفاده در ماشین‌آلات مختلف مانند نوار نقاله، پمپ‌ها، فن‌ها، کمپرسورها و ... دارد.

  2. طراحی کوچک و کم‌حجم:

    • یکی از مزایای اصلی GD20 طراحی کامپکت آن است که برای فضاهای محدود ایده‌آل است.
    • با وجود ابعاد کوچک، امکانات گسترده‌ای ارائه می‌دهد.

  3. دامنه‌ی ولتاژ و توان گسترده:

    • پشتیبانی از ولتاژهای 220V تک‌فاز تا 380V سه‌فاز.
    • توان‌های موجود از 0.4 کیلووات تا 110 کیلووات، که آن را برای کاربردهای کوچک تا متوسط مناسب می‌کند.

  4. قابلیت کنترل دقیق موتور:

    • پشتیبانی از کنترل حلقه باز (Open-loop) و حلقه بسته (Closed-loop).
    • قابلیت اجرای کنترل V/F و برداری بدون سنسور (Sensorless Vector Control).
    • مناسب برای کنترل دقیق سرعت و گشتاور.

  5. پورت‌ها و ارتباطات:

    • دارای پورت‌های استاندارد مانند RS485 با پروتکل Modbus RTU برای ارتباط آسان با PLC و سیستم‌های دیگر.
    • امکان ارتباط با سیستم‌های هوشمند صنعتی.

  6. کاربری ساده و رابط کاربری خوب:

    • دارای صفحه‌کلید ساده و کاربرپسند با قابلیت جدا شدن (Detachable).
    • تنظیمات اولیه ساده بوده و زمان راه‌اندازی را کاهش می‌دهد.

  7. حفاظت چندگانه:

    • مجهز به مکانیزم‌های حفاظتی مختلف از جمله حفاظت در برابر اضافه بار، اضافه ولتاژ، اضافه جریان، و دمای بالا.
    • این ویژگی‌ها، طول عمر دستگاه و ایمنی موتور را تضمین می‌کند.

مزایا

  • قیمت مناسب: در مقایسه با بسیاری از برندهای رقیب، این درایو قیمت رقابتی دارد.
  • طراحی مقاوم: طراحی مناسب برای محیط‌های صنعتی با شرایط سخت.
  • نصب و راه‌اندازی آسان: مناسب برای کاربران تازه‌کار و حرفه‌ای.
  • پشتیبانی از پروتکل Modbus: باعث می‌شود به راحتی با تجهیزات دیگر ادغام شود.

معایب

  1. عدم پشتیبانی از کاربردهای بسیار سنگین:
    • برای کاربردهای صنعتی سنگین‌تر، ممکن است توان این درایو کافی نباشد و نیاز به مدل‌های پیشرفته‌تر باشد.
  2. عدم وجود ویژگی‌های پیشرفته‌تر:
    • قابلیت‌های پیشرفته‌ای مانند کنترل از طریق اینترنت یا IoT در این مدل موجود نیست.
  3. حساسیت به شرایط محیطی:
    • درایو ممکن است نسبت به گردوغبار یا رطوبت بالا حساس باشد، بنابراین نصب در محیط مناسب ضروری است.

کاربردها

  • ماشین‌آلات کوچک و متوسط تا نسبتا سنگین: مانند دستگاه‌های بسته‌بندی، نوار نقاله‌ها، و تجهیزات خطوط تولید.
  • پمپ‌ها و فن‌ها: به دلیل قابلیت صرفه‌جویی در انرژی، برای کاربردهای پمپ و فن ایده‌آل است.
  • کاربردهای خانگی و تجاری: مانند سیستم‌های تهویه مطبوع.

وایرینگ ترمینال های فرمانی بصورت زیر است:







جدول خطاهای رایج و مهم درایو Goodrive20

این جدول خلاصه‌ای از خطاهای پرکاربرد و مهم به همراه علل اصلی و راه‌حل‌های آن است:

کد خطا نوع خطا علت‌های احتمالی راه‌حل‌ها
OC1 اضافه جریان هنگام شتاب‌گیری - شتاب‌گیری سریع
- ولتاژ شبکه پایین
- کوتاهی در سیم‌ها یا بار سنگین
- تداخل قوی خارجی		 - زمان شتاب‌گیری (ACC) را افزایش دهید
- سیم‌ها را بررسی کنید
- تداخل را کاهش دهید
OC2 اضافه جریان هنگام کاهش سرعت - کاهش سرعت سریع
- ولتاژ ورودی ناپایدار
- بار غیرعادی		 - زمان کاهش سرعت (DEC) را افزایش دهید
- ولتاژ ورودی را بررسی کنید
OV1 اضافه ولتاژ هنگام شتاب‌گیری - ولتاژ ورودی زیاد
- انرژی برگشتی بالا
- عدم وجود مقاومت ترمز		 - مقاومت ترمز نصب کنید
- زمان کاهش سرعت را افزایش دهید
OL1 اضافه بار موتور - بار سنگین
- جریان نامی موتور اشتباه تنظیم شده
- استپ شدن موتور		 - جریان نامی موتور را تنظیم کنید
- بار موتور را بررسی کنید
SPI قطعی فاز در ورودی - قطعی یا نوسانات شدید در ورودی R, S, T - اتصالات ورودی برق را بررسی کنید
SPO قطعی فاز در خروجی - عدم تقارن در خروجی U, V, W یا فازهای موتور - اتصالات خروجی و کابل‌ها را بررسی کنید
OH1 داغ شدن بیش از حد ماژول رکتیفایر - مسدود شدن مسیر هوا
- آسیب فن
- دمای محیط بالا		 - مسیر هوا را باز کنید
- فن را تعویض کنید
- دمای محیط را کاهش دهید
EF خطای خارجی - سیگنال ورودی از دستگاه خارجی عمل کرده است - دستگاه خارجی و اتصالات آن را بررسی کنید
CE خطای ارتباط 485 - نرخ باد (Baud rate) اشتباه
- تداخل قوی
- خرابی کابل یا اتصالات		 - نرخ باد صحیح را تنظیم کنید
- کابل ارتباطی را بررسی و تداخل را کاهش دهید
tE خطای تنظیم خودکار موتور - پارامترهای موتور صحیح نیست
- ظرفیت موتور با درایو هماهنگ نیست		 - پارامترها را مطابق پلاک موتور تنظیم کنید
- بار موتور را کاهش دهید
EEP خطای EEPROM - خطا در خواندن یا نوشتن پارامترها
- آسیب EEPROM		 - دکمه STOP/RST را فشار دهید
- در صورت تکرار، برد اصلی را تعویض کنید
UV ولتاژ پایین باس (Bus Undervoltage) - ولتاژ منبع تغذیه کم است - ولتاژ ورودی خط تغذیه را بررسی کنید
PCE خطای ارتباط با کی‌پد - کی‌پد به‌درستی وصل نشده
- طول کابل زیاد یا تداخل زیاد		 - کابل کی‌پد را بررسی کنید
- محیط را از تداخل پاک کنید
bCE خطای واحد ترمز - مدار ترمز یا مقاومت ترمز مشکل دارد - مدار یا مقاومت ترمز را بررسی کنید و در صورت نیاز تعویض کنید





نکات کلیدی:

  • این خطاها جزو رایج‌ترین مشکلات در نصب یا بهره‌برداری از درایو هستند.
  • بررسی کابل‌ها، تنظیمات پارامترها و تهویه دستگاه از اولین گام‌ها برای رفع بیشتر مشکلات است.





مقایسه با برندهای دیگر

  • Delta: درایوهای Delta عملکرد مشابهی دارند، اما قیمت GD20 معمولاً اقتصادی‌تر است.
  • Siemens: درایوهای Siemens پیشرفته‌تر هستند اما قیمت بالاتری دارند.
  • Yaskawa: کیفیت Yaskawa بهتر است اما تنظیمات پیچیده‌تری دارد.
‌‌‌‌‌‌
