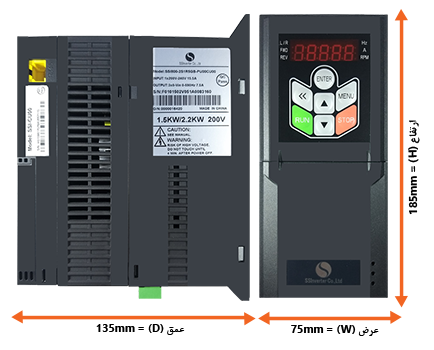

اینورتر ssinverter - مدلSSI800 - تکفاز - توان۰.۷۵ کیلوات

اینورتر ssinverter - مدلSSI800 - تکفاز - توان۰.۷۵ کیلوات

SSInverter_SSI800
برند:SSI
14,355,000
مشخصات

ولتاژ تغذیه

220_تکفاز

جریان ورودی

۹.۳A

جریان خروجی

۴.۵A

توان نامی

۰.۷۵KW

توضیحات

مقدمه

درایوهای AC، یا درایوهای فرکانس متغیر (VFDs)، امکان کنترل دقیق سرعت و گشتاور در موتورهای الکتریکی AC را فراهم می‌آورند. این تکنولوژی با تنظیم فرکانس و ولتاژ تغذیه به موتور، به بهینه‌سازی عملکرد و کاهش مصرف انرژی کمک می‌کند.


ساختار درایوهای AC

درایوهای AC یا VFDها از سه بخش اصلی تشکیل شده‌اند که هرکدام نقش کلیدی در کارکرد درایو دارند:

1.1 رکتیفایر

رکتیفایر وظیفه تبدیل برق AC به DC را بر عهده دارد. این بخش می‌تواند از دیودها یا تریستورها برای تبدیل جریان استفاده کند. نوع دیودی ساده‌تر و کم هزینه‌تر است اما نوع تریستوری امکان کنترل بهتر ولتاژ خروجی را فراهم می‌کند.

1.2 اینورتر

اینورتر برق DC را دوباره به AC تبدیل می‌کند اما با فرکانس و ولتاژ قابل کنترل برای تنظیم سرعت موتور. اینورترها معمولاً از تکنولوژی IGBT یا MOSFET استفاده می‌کنند که امکان پاسخگویی سریع و دقیق به تغییرات بار را فراهم می‌آورد.

1.3 واحد کنترل

واحد کنترل، مغز متفکر درایو است که فرآیندها را بر اساس پارامترهای ورودی از سنسورها و تنظیمات کاربر کنترل می‌کند. این واحد دستورات لازم برای تنظیم فرکانس و ولتاژ خروجی اینورتر را صادر می‌کند.


2. مدهای کاری درایوهای AC

درایوهای AC می‌توانند در چندین حالت مختلف کار کنند، که هر کدام برای کاربردهای خاص مناسب هستند:

2.1 مد کنترل برداری (Vector Control)

کنترل برداری به درایو اجازه می‌دهد تا گشتاور و سرعت موتور را با دقت بالا کنترل کند، حتی در تغییرات ناگهانی بار. این مد برای کاربردهایی که به کنترل دقیق مکانیکی نیاز دارند مانند ربات‌های صنعتی یا ماشین‌های CNC ایده‌آل است.

2.2 مد V/f (Voltage/Frequency Control)

این مد ساده‌ترین شکل کنترل درایو است که در آن نسبت ولتاژ به فرکانس ثابت نگه داشته می‌شود. این مد برای کاربردهایی با نیازهای کنترلی کمتر مناسب است، مثل فن‌ها یا پمپ‌ها که تنها به تغییرات سرعت ساده نیاز دارند.

2.3 مد کنترل گشتاور مستقیم (Direct Torque Control - DTC)

این مد به درایو اجازه می‌دهد تا به طور مستقیم و بدون نیاز به سنسورهای سرعت، گشتاور موتور را کنترل کند. این مد برای کاربردهایی که نیاز به پاسخ سریع و دقیق دارند، مانند آسانسورها یا وینچ‌ها، مناسب است.


3. کارایی درایوهای AC

درایوهای AC با کاهش مصرف انرژی و افزایش کارایی تجهیزات، مزایای زیادی به همراه دارند:

3.1 بهینه‌سازی مصرف انرژی

با استفاده از درایوهای AC، مصرف انرژی در موتورها به طور قابل توجهی کاهش می‌یابد، زیرا موتورها تنها به اندازه نیاز واقعی انرژی مصرف می‌کنند. این کاهش در مصرف انرژی به‌ویژه در سیستم‌هایی با بار متغیر مانند HVAC یا پمپاژ مشهود است.

3.2 افزایش عمر ماشین‌آلات

کاهش دفعات راه‌اندازی و توقف موتور، به‌ویژه با استفاده از مد سافت استارت، منجر به کاهش سایش و پارگی قطعات می‌شود. این امر عمر مفید ماشین‌آلات را افزایش داده و هزینه‌های نگهداری را کاهش می‌دهد.

4. مثال‌های عملی

  • کاربرد در پمپ‌ها: استفاده از VFD در پمپ‌های آب می‌تواند با تنظیم سرعت پمپ بر اساس نیاز واقعی (به جای کار کردن با حداکثر ظرفیت)، مصرف انرژی را تا 50% کاهش دهد.
  • کاربرد در سیستم‌های تهویه مطبوع: درایوهای AC می‌توانند سرعت فن‌های تهویه مطبوع را کنترل کنند، به طوری که تنها در زمان نیاز به حداکثر ظرفیت کار کنند، که این امر به کاهش شدید مصرف برق منجر می‌شود.

    معرفی برندهای برتر

    چندین برند برجسته در زمینه تولید درایوهای AC وجود دارند:

  • ABB: درایوهای ACS مانند ACS800 و ACS880 که برای کاربردهای صنعتی سنگین مناسب هستند.
  • Siemens: با مدل‌های Sinamics مانند G120 که برای انعطاف‌پذیری بالا در کاربردهای مختلف شناخته شده‌اند.
  • Danfoss: درایوهای VLT و VACON که در صنایع مختلف به دلیل کارایی و قابلیت اطمینان بالا مورد استفاده قرار می‌گیرند.
  • Yaskawa: که درایوهای A1000 و V1000 را تولید می‌کند، مشهور به کارایی و دوام در برنامه‌های کنترل دقیق.

  • جدول مقایسه‌ای برندها (نمونه)

    برند مدل کاربرد ویژگی‌های کلیدی
    ABB ACS800 صنعتی، پمپ، فن دوام بالا، کنترل گشتاور پیشرفته
    Siemens Sinamics G120 عمومی، اتوماسیون انعطاف‌پذیری بالا، کاربری آسان
    Danfoss VLT HVAC، پمپاژ بهره‌وری انرژی بالا، نصب آسان
    Yaskawa A1000 صنعتی، رباتیک کنترل دقیق سرعت، قابلیت اطمینان بالا

    نتیجه‌گیری

    درایوهای AC با قابلیت‌های متنوع و فناوری‌های پیشرفته، به مهندسین و مدیران صنایع امکان می‌دهند که به طور مؤثری عملکرد ماشین‌آلات را بهبود ببخشند و هزینه‌های عملیاتی را کاهش دهند. انتخاب صحیح درایو بسته به کاربرد و نیازهای خاص هر صنعت، می‌تواند تأثیر بسزایی در بهینه‌سازی و افزایش بهره‌وری داشته باشد.

نقد و بررسی

معرفی اینورتر SSInverter مدل SSI800 :

اینورترSSI مدل SSI800  همچون مدل های پیشین SSInverter از با کیفیت ترین قطعات با درجه بندی گریدA تولید می گردد اما با نرم افزاری بسیار به روز تر که این دستگاه را به یک مدل منحصربه فرد تبدیل کرده است.





مشخصات کلی اینورتر SSInverter مدل SSI800 :

رنج توان تولید در چین:

ورودی تکفاز 220V به خروجی سه فاز 220V : رنج های؛ 0.75 - 1.5 - 2.2 - 4 کیلووات

ورودی 380V :از 0.75 کیلووات تا 650 کیلووات

رنج توان تولید در ایران:

ورودی 380V :از 11 کیلووات تا 160 کیلووات

ترمینال دستگاه:

شامل ورودی و خروجی های ذیل می باشد:

6 Digital inputs -  1 Digital Outputs  و 2 Analog inputs - 1 Analog Output و2 Relay Outputs

روش های کنترلی:

1 Vectore Control

  • Speed Open Loop(Sensorless)
  • Speed Close Loop
  • Torque Open Loop(Sensorless)
  • Torque Close Loop

2 Voltage/Frequency(V/F)

  • Speed Open Loop
  • Speed Close Loop

حداکثرفرکانس:

590Hz در مدهای کنترلی مختلف

ظرفیت اضافه بار:

1 Heavy load : تحمل 60ثانیه برای 150% و 3ثانیه برای 180 درصد ظرفیت دستگاه

2 Light load : تحمل 60ثانیه برای 120% و 3ثانیه برای 150 درصد ظرفیت دستگاه

دمای محیط دستگاه:

1 Heavy load : از 10- درجه تا 50 درجه سلسیوس

2 Light load : از 10- درجه تا 40 درجه سلسیوس

داینامیک برک (DBU):

از 0.37KW تا 22KW از چاپر داخلی بهره مند است و در توان های بالاتر از چاپر اکسترنال SSI استفاده نمایید.

سوال همکاران: چرا در توان های بالاتر از 22کیلووات از چاپر داخلی استفاده نشده است؟

پاسخ : با توجه به بیش از 15 سال سابقه فعالیت در ضمینه اتوماسیون سازی انواع جرثقیل و آسیب های ناشی از مقاومت ترمز و چاپر به اینورتر در توان های بالا ریسک توقف پروژه را با چاپر (DBU) مجزا کم کرده ایم. در نظر بگیرید در صورتیکه مقاومت ترمز آسیب ببیند و باعث سوختن چاپر بشود و به طور مثال شما یک درایو 55 کیلووات داشته باشید مجبور هستید پروژه را متوقف کنید و اینورتر را به خاطر آسیب چاپر برای تعمییر ارسال کنید و در صورتیکه از چاپر خارجی(اکسترنال) استفاده کرده باشید با جایگزینی یک چاپر پروژه به کار خود ادامه میدهد و این در طولانی مدت از لحاظ اقتصادی و زمانی به نفع پروژه می باشد.

چوک DC داخلی (DC Reactore):

یک از نقاطی که اینورتر SSInverter را در برابر اینورترهای آسیایی برتر کرده است دارا بودن چوک دی سی داخلی از توان 37KW به بالا برای حفاظت از اینورتر است.

سوال همکاران: لزوم استفاده از چوکDC در چه می باشد؟

پاسخ : مهمترین مزیت استفاده از DC چوک در اینورتر SSI کاهش هارمونیک های بالا و بهبود اعوجاج درخطوط برق و همینطور از بین بردن موج های پالس در ورودی اینورتر و حفاظت مستقیم از ورودی اینورتر به خصوص خازن ها می باشد . یکی از دلیل طول عمر بالای اینورترهای توان بالای SSInverter چوکDC می باشد.

کنترل انواع موتور:

نرم افزار فوق العاده به روز اینوررترSSI این امکان را به ما میدهد تا بتوانیم موتورهای مختلف را به راحتی کنترل کنیم؛از جمله:

1 سنکرون

2 آسنکرون

3 سرو

4 پرمنت مگنت

کارت های جانبیSSI800:

1 کارت PG01:کارت انکدر Incrmental encoder

2 کارت PG02:کارت انکدر Incrmental encoder

3 کارت PG03:کارت انکدر Resolver for speed/position sense

4 کارت PG04:کارت انکدر Resolver & wifi

5 کارت DP01:کارت Profibus

6 کارت NP01:کارت Profinet

7 کارت IO01:کارت IO Extension

کاربردها:

با نرم افزار فوق العاده این دستگاه هیچ کاربردی نیست که پوشش داده نشود، شما درهر صنعتی که حضور دارید میتوانید با اطمینان کامل SSI800 را برای کاربری خود انتخاب کنید.

SSI800 یک دستگاه بی نقص و پر کاربرد برای کسانیست که میخواهند حرفه ای انتخاب کنند.
