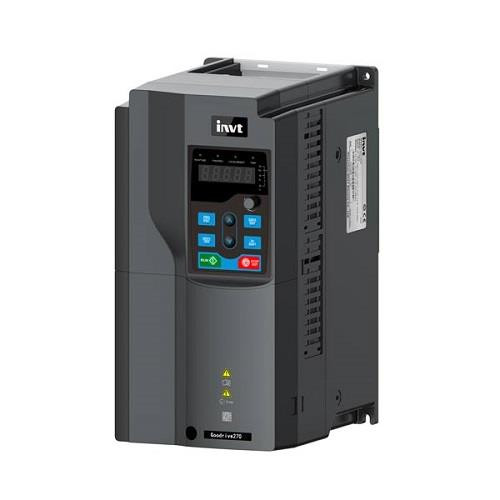

اینورتر سه فاز به سه فاز اینوت GD270 با توان 11 کیلووات (15 اسب) - با کاربری فن و پمپ

invt GD270 11kw VFD - FAN & PUMP
برچسب‌ها:
کد کالا : GD270-011-4
ولتاژ تغذیه : سه فاز 380 ولت
جریان خروجی : 25 آمپر
ابعاد : 207*280*145 (میلی متر)(عمق * ارتفاع * عرض)
checkboardموجود در انبار هیراتیک کنترل
clockارسال از امروز
ارسال توسط هیراتیک کنترل

21,330,000 4%

20,330,000 تومان

درایو GD270 شرکت INVT یک راه‌حل هوشمند و پیشرفته برای کنترل فن‌ها و پمپ‌ها در انواع محیط‌های صنعتی است. این درایو با توانایی‌های گسترده خود در بهینه‌سازی مصرف انرژی و بهبود کارایی عملیاتی، یک ابزار قدرتمند در کاهش هزینه‌های عملیاتی و افزایش طول عمر تجهیزات است.


A detailed industrial scene showing the application of the GD270 variable frequency drive in a booster pump system, adjusted for specific layout and composition requirements. The scene should depict a large, complex pump connected to an extensive network of pipes and gauges. The GD270 drive should be prominently displayed and actively controlling the operation, mounted on a panel close to the pump, with clear wiring and functional indicators visible. The industrial pump room should include intricate details of piping, valves, and other equipment, under bright lighting to highlight the efficiency and modern setup.

ویژگی‌های کلیدی و قابلیت‌های فنی

  • کنترل پیشرفته موتور: درایو GD270 از فناوری‌های کنترل برداری فضایی و بدون سنسور استفاده می‌کند که به آن اجازه می‌دهد با دقت بالا و پاسخ‌گویی سریع به تغییرات بار عمل کند.
  • انعطاف‌پذیری در کاربرد: مجهز به انواع ورودی‌ها و خروجی‌های آنالوگ و دیجیتال، که امکان سفارشی‌سازی فراوانی را برای انواع کاربردهای صنعتی فراهم می‌آورد.
  • پشتیبانی از ارتباطات بی‌سیم: قابلیت اتصال به شبکه‌های بی‌سیم مدرن مانند WiFi و Bluetooth برای نظارت و کنترل از راه دور.

حفاظت و امنیت

  • ویژگی‌های ایمنی پیشرفته: شامل حفاظت‌های اضافه جریان، اضافه ولتاژ، ولتاژ پایین، دمای بیش از حد، و از دست دادن فاز است. این ویژگی‌ها به حفظ امنیت تجهیزات و پرسنل کمک می‌کنند.
  • تنظیمات حفاظتی متعدد: امکان تنظیم دقیق پارامترهای حفاظتی برای محافظت بهتر و دقیق‌تر در برابر شرایط غیرمنتظره.

تشخیص خطا و رفع مشکل

  • تشخیص دقیق خطا: GD270 به قابلیت‌های تشخیص خطای پیشرفته مجهز است که به کاربر اجازه می‌دهد خطاها را به سرعت شناسایی و رفع کند. این ویژگی‌ها شامل نمایش کدهای خطا، توضیحات مربوط به عیب‌یابی و راهنمایی‌های مفصل برای حل مشکلات است.
  • پشتیبانی فنی و دسترسی به منابع: درایو با دسترسی آسان به دفترچه‌های راهنما و پشتیبانی آنلاین، کاربران را در استفاده بهینه و نگهداری درایو یاری می‌رساند.

کاربردهای صنعتی و انعطاف‌پذیری

GD270 برای کاربردهای متنوع در صنایع مختلف مناسب است، از جمله تصفیه آب، تهویه مطبوع، و صنایع شیمیایی. این درایو به ویژه برای کاربردهایی که نیاز به کنترل دقیق و قابل اعتماد دارند، طراحی شده است.

کاربرد در سیستم‌های بوستر پمپ

سیستم‌های بوستر پمپ برای افزایش فشار آب در شبکه‌های توزیع به کار می‌روند. این سیستم‌ها معمولاً در ساختمان‌های بلند، تاسیسات صنعتی، و مجتمع‌های مسکونی بزرگ که نیاز به تأمین فشار آب ثابت و قابل اعتماد دارند، استفاده می‌شوند. درایو GD270 با قابلیت‌های کنترل PID خود می‌تواند به طور خودکار سرعت پمپ‌ها را تنظیم کند تا فشار آب دقیقاً در سطح مورد نیاز نگه داشته شود.

استفاده از PID

کنترل‌کننده‌های PID سه مؤلفه اصلی دارند: Proportional (تناسبی)، Integral (انتگرالی)، و Derivative (مشتقی). در یک سیستم بوستر پمپ، این کنترل‌کننده به طور مداوم فشار خروجی سیستم را می‌سنجد و با مقایسه آن با مقدار تنظیم شده (set point)، خروجی درایو را تنظیم می‌کند تا اطمینان حاصل شود که فشار مطلوب حفظ می‌شود.

مثال عددی:

فرض کنید که یک سیستم بوستر پمپ برای حفظ فشار آب ۴ بار در یک ساختمان تجاری استفاده می‌شود. اگر فشار آب به دلیل استفاده‌ی زیاد به ۳.۵ بار کاهش یابد، سیستم PID در درایو GD270 فعال شده و سرعت پمپ‌ها را افزایش می‌دهد تا فشار به ۴ بار بازگردد. در اینجا، جزء Proportional به تفاوت فشار (۰.۵ بار) پاسخ داده و سرعت پمپ را افزایش می‌دهد. جزء Integral می‌تواند تجمعی از خطاهای کوچک‌تر را جبران کند و جزء Derivative به سرعت تغییرات را در نظر می‌گیرد تا جلوی هر گونه نوسان یا پاسخ بیش از حد را بگیرد.


در ادامه چند نمونه از خطاهای رایج ذکر شده‌است:

کد خطا نوع خطا دلیل احتمالی روش رفع مشکل
PCE خطای ارتباطی کیپد کابل کیپد به درستی وصل نشده یا قطع شده است اتصالات کابل کیپد را بررسی و محکم کنید
UPE خطای آپلود پارامتر تداخل قوی کابل کیپد را تحت تاثیر قرار داده است منابع تداخل خارجی را حذف کنید
DNE خطای دانلود پارامتر خطای ذخیره‌سازی داده‌ها در کیپد داده‌ها را مجدداً در کیپد پشتیبان‌گیری کنید
ETH1 خطای اتصال کوتاه به زمین ۱ خروجی درایو به زمین اتصال کوتاه شده است سیم‌کشی موتور را بررسی کرده و قطعه خراب را تعویض کنید
ETH2 خطای اتصال کوتاه به زمین ۲ خطا در مدار تشخیص جریان برد کنترل اصلی را تعویض کنید
dEu خطای انحراف سرعت بار بیش از حد سنگین است یا متوقف شده بار را بررسی کرده و پارامترهای کنترل را تنظیم کنید
STo خطای تنظیم نامناسب تنظیمات نامناسب پارامتر کنترل SM پارامترها را تنظیم مجدد کرده و بار را چک کنید
LL خطای بار کم درایو بر اساس تنظیمات گزارش بار کم داده است بار و نقاط هشدار بار کم را بررسی کنید
OT خطای بیش‌گرمی موتور اجرای بیش از حد طولانی مدت تحت بار یا دمای غیرعادی موتور موتور را بررسی کرده و نگهداری انجام دهید
E-Err خطای تکرار نوع کارت توسعه دو کارت توسعه از یک نوع درج شده‌اند یکی از کارت‌های تکراری را حذف کنید
F1-Er خطای شناسایی اسلات کارت ۱ کارت توسعه در اسلات ۱ پشتیبانی نمی‌شود یا خراب است سازگاری و اتصالات کارت را بررسی کنید
F2-Er خطای شناسایی اسلات کارت ۲ کارت توسعه در اسلات ۲ پشتیبانی نمی‌شود یا خراب است سازگاری و اتصالات کارت را بررسی کنید
E-PN خطای زمان‌بندی ارتباط PROFINET عدم انتقال داده بین کارت PROFINET و PLC سیم‌کشی کارت PROFINET را بررسی کنید
E-CAT خطای زمان‌بندی ارتباط EtherCAT عدم انتقال داده بین کارت EtherCAT و میزبان سیم‌کشی کارت EtherCAT را بررسی کنید
E-BAC خطای زمان‌بندی ارتباط BACNet عدم انتقال داده بین کارت BACNet و میزبان سیم‌کشی کارت BACNet را بررسی کنید
E-DEV خطای زمان‌بندی ارتباط DeviceNet عدم انتقال داده بین کارت DeviceNet و میزبان سیم‌کشی کارت DeviceNet را بررسی کنید
ESCAN خطای زمان‌بندی ارتباط CAN عدم انتقال داده بین کارت‌های ارباب و برده CAN سیم‌کشی کارت CAN را بررسی کنید
‌‌‌‌‌‌
